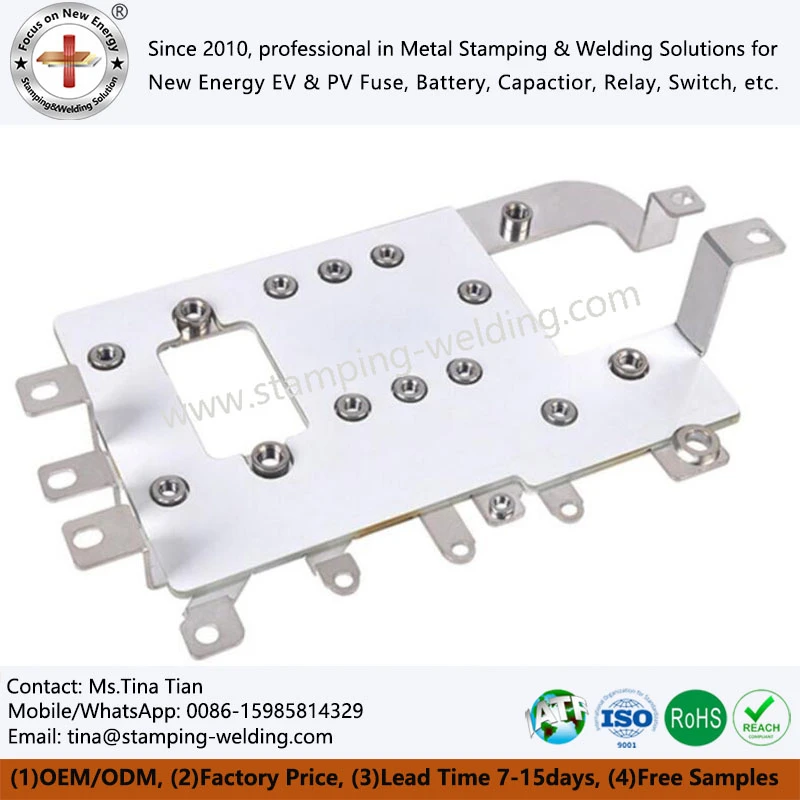

Ламінована шина двигуна для силової електроніки

Ламінована шина двигуна для силової електроніки

Цей продукт є ламінованою шиною Motor Drive для силової електроніки, спеціально розробленою для систем електроприводу (E-Drive) транспортних засобів на новій енергії, промислових перетворювачів частоти та фотоелектричних інверторів. Продукт цілісно сформований за допомогою процесу гарячого-композитного пресування з використанням кількох шарів мідних шин із високою-провідністю та високо-ефективних ізоляційних плівок, спрямованих на вирішення проблем придушення паразитної індуктивності, оптимізації електромагнітної сумісності (ЕМС) і розподілу електроенергії в компактних просторах за умов високо-частотного перемикання.

Послати повідомлення

Швидка доставка
Гарантія якості
Цілодобове обслуговування клієнтів

Введення продукту

Motor Drive Laminated BusBar for Power Electronics

Ламінована шина моторного приводу для силової електроніки є основним провідним пристроєм для з’єднання та розподілу електроенергії в системах електроприводу (інвертори, перетворювачі частоти, контролери двигунів тощо) у силовій електроніці та нових сферах енергетики. Їхня основна функція полягає в досягненні ефективної передачі та точного розподілу високої напруги та сильного струму в системі електроприводу, одночасно забезпечуючи електромагнітну сумісність (EMC) і конструктивну компактність. Порівняно зі звичайними ламінованими збірними шинами, цей продукт орієнтований на високу-частоту, високу-напругу та високий-струм у робочих умовах електроприводів із спеціально оптимізованою надійністю ізоляції, рівномірністю розподілу струму та структурною інтеграцією. Він сумісний із платформами високої-напруги 800 В і багатофункціональними системами електроприводу. Використовуючи всі-переваги компанії в галузевому ланцюжку та великий досвід електротехніки, вона надає комплексні послуги від налаштування параметрів до масового виробництва, зменшуючи витрати на відбір і закупівлю.

Конструктивне проектування

Багатошарова провідна схема

Використання 2-8-шарової паралельної схеми високо-чистої мідної фольги/мідних шин, з точним міжшаровим інтервалом, що контролюється в межах 0,1-0,5 мм, і ізольованим від сигнальних ліній через позитивні та негативні шини, що значно зменшує розподілену індуктивність і паразитну ємність. Ця конструкція сумісна з характеристиками високочастотного перемикання SiC та IGBT, що забезпечує високе розподілення струму, зменшення локального перегріву та забезпечення стабільної та ефективної передачі електроенергії в системі електроприводу.

Високо{0}}ефективна система ізоляції

Використання поліетиленової або епоксидної смоли ізоляційної плівки як шару основної ізоляції з товщиною, налаштованою від 0,05-0,2 мм відповідно до номінальної напруги, і напругою пробою, що перевищує або дорівнює 15 кВ/мм, що відповідає вимогам до високої-напруги 800 В і вище. Вакуумне гаряче пресування забезпечує щільне з’єднання без зазорів між ізоляцією та струмопровідними шарами, стійкість до змін температури та вібраційних ударів, усуваючи ризик відшаровування міжшарового шару та руйнування ізоляції.

Індивідуальні термінальні інтерфейси

Кінцеві клеми виготовлені з-міді високої чистоти, того самого матеріалу, що й провідний шар, і штамповані та зварені. Різні конструкції можна налаштувати відповідно до креслень замовника. Допуск на клеми становить менше або дорівнює ±0,02 мм, що забезпечує безперебійне з’єднання між силовою шиною транспортного локомотива та різними компонентами системи електричного приводу, зменшуючи кроки встановлення та контактний опір, а також знижуючи ймовірність поломки.

Structures of Motor Drive Laminated BusBar for Power Electronics

Області застосування

New Energy Vehicles - Capacitor DC Bus

Ця електрична шина Traffic Tram Electric BusBar, розроблена для компактного компонування та умов високо-частотних імпульсів електричних конденсаторних систем DC LINK, має низьку розподілену індуктивність менше або дорівнює 5 нГн, що ідеально адаптується до з’єднань шинного конденсатора та інвертора. Його інтегрована ламінована структура протистоїть різно-напрямленій вібрації транспортного засобу, налаштовані клеми дають змогу встановлювати без зазорів у обмеженому просторі, а низькі паразитні параметри зменшують стрибки напруги, забезпечуючи стабільну передачу електроенергії по шині постійного струму.

Фотоелектричні інвертори - Підключення живлення

Пристосований до зовнішнього середовища з високою-температурою та високою{1}}вологістю фотоелектричних інверторів, цей продукт використовує стійку до високих{2}}температур ізоляційну систему та -провідний шар високої чистоти. Стійкий до ультрафіолетового випромінювання ізоляційний шар витримує тривале-старіння, а точне міжшарове з’єднання запобігає розшаруванню через різницю температур. Індивідуальні високо-термінали струму забезпечують ефективне розсіювання тепла та стабільну пропускну здатність по струму в рядкових і централізованих інверторах, що відповідає вимогам високої-потужності фотоелектричної енергії для Web Server BusBar.

Силові електронні пристрої・Розподіл живлення

Розроблений для такого обладнання, як UPS, PDU, APF і SVG, модульна структура продукту повністю сумісна з внутрішніми мідними шинами. Його високо{1}}точні розміри підходять для щільних установок блоків розподілу електроенергії. Його відмінна стійкість до електромагнітних перешкод підходить для умов гармонічного контролю. Зварні клеми високої механічної міцності забезпечують стабільне з’єднання під час частих перемикань ДБЖ, що робить його надійним основним компонентом розподілу електроенергії.

Application areas of Motor Drive Laminated BusBar for Power Electronics

Наша фабрика

Використовуючи переваги-групи та повного-галузевого ланцюга компанії, виробництво продукції забезпечує незалежний контроль над основними процесами та повну відстежуваність якості, адаптуючись до потреб великого-стабільного та недорогого-технічного забезпечення. Він також використовує унікальні характеристикиЛамінована шина двигуна для силової електронікистворити ексклюзивні виробничі переваги. Компанія має сучасні заводи в Нінбо та Сямень, оснащені основним обладнанням, таким як автоматизоване лазерне різання та ламінування під вакуумним гарячим{1}}пресуванням. Суворо дотримуючись відповідних систем якості, компанія зосереджується на прецизійній обробці та масовому виробництві, використовуючи промислові переваги обох місць для забезпечення ефективності поставок, швидкого реагування на глобальні потреби клієнтів і забезпечення відповідності кожної партії продукції стандартам якості.

Our factory of Motor Drive Laminated BusBar for Power Electronics

Зв'яжіться з нами

Якщо у вас виникли запитання щодо технічних характеристик ламінованої шини моторного приводу для силової електроніки, параметрів налаштування, зразків, часу доставки та ціни, зв’яжіться з нами.
