Багато{0}}шарова гнучка шина з мідної фольги
Ця багатошарова гнучка шина з мідної фольги, виготовлена -з мідної фольги високої-безкисневої-за допомогою процесу вакуумного дифузійного зварювання, бездоганно поєднує високу електропровідність, гнучку компенсацію зміщення та гасіння вібрації. Він ефективно поглинає навантаження, викликані тепловим розширенням і звуженням, а також високочастотними-вібраціями, водночас мінімізуючи ефект шкіри та контактний опір. Широко використовується в нових акумуляторних батареях транспортних засобів, системах зберігання енергії та високо-потужному електронному обладнанні, він пропонує високонадійне провідне рішення, що характеризується нульовою попередньою-напругою та мінімальним підвищенням температури.
- Швидка доставка
- Гарантія якості
- Цілодобове обслуговування клієнтів
Введення продукту
Що таке багатошарова гнучка шина з мідної фольги?
Багато{0}}шарові гнучкі шини з мідної фольги-, які часто називають з’єднувачами з ламінованої мідної фольги, гнучкими мідними шинами або компенсаторами з мідної фольги-– це вдосконалені, гнучкі,-компоненти для передачі електроенергії, розроблені для середовищ, що характеризуються високою щільністю струму, частою вібрацією та значним термічним навантаженням. У таких застосуваннях, як сучасні акумуляторні блоки високої-напруги (архітектура 800 В+), інвертори-високої{8}}потужності, тягові перетворювачі для залізничного транспорту та-масштабні промислові трансформатори, ці шини фізично роз’єднують суперечливі вимоги щодо високої електропровідності та жорсткої передачі напруги, слугуючи життєво важливою ланкою, що забезпечує безпечну,-тривалу роботу системи високої{11}}потужності.

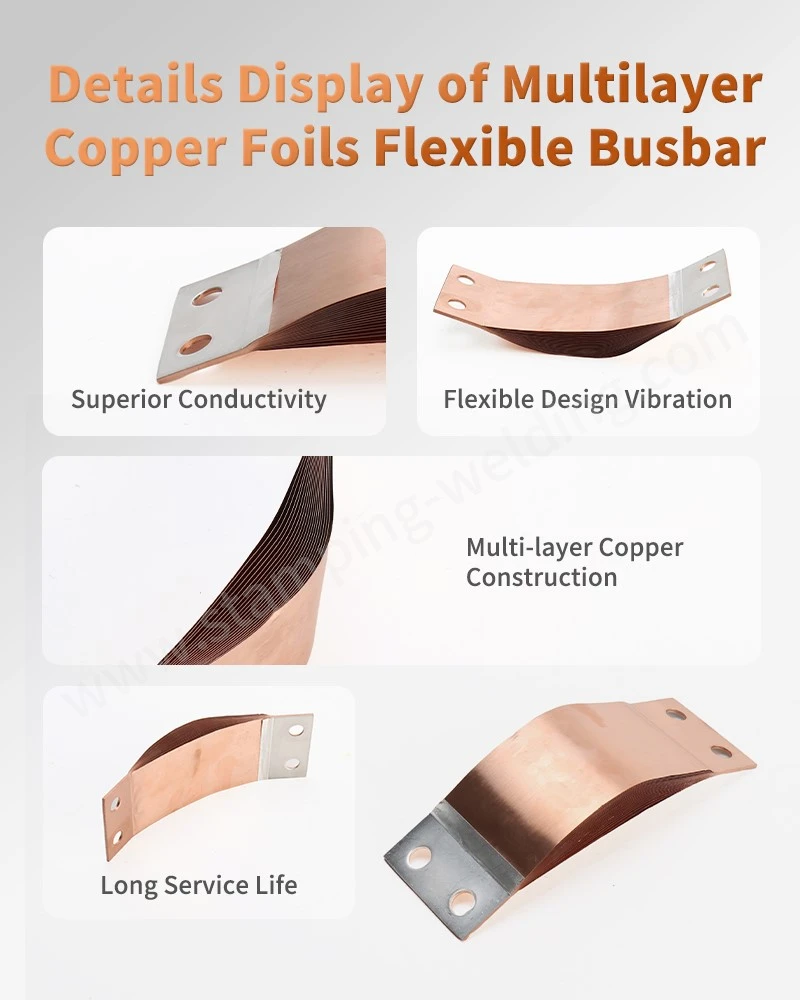

Матеріальні переваги ламінованих шин з мідної фольги
Надзвичайно висока електропровідність
Завдяки використанню безкисневої-міді C1100/C1020 наша шина з ламінованої мідної фольги забезпечує надзвичайно високу провідність, мінімізуючи втрати тепла та падіння напруги під час передачі сильного -струму до фізичної межі.
Чудовий опір втомі та висока міцність
Створена для застосування в автомобільних мідних шинах, високо{0}}чиста мідна фольга демонструє чудове подовження, запобігаючи втомному розтріскуванню або крихкому руйнуванню металу, спричиненому повторюваними незначними зміщеннями.
Висока теплопровідність
Для нашої гнучкої мідної шини з теплопровідністю, яка в 1,7 раза перевищує теплопровідність алюмінію, матеріал швидко проводить і розсіює джоулеве тепло, що утворюється під час -відтікання сильного струму від зварювальних з’єднань.
Хімічна стійкість і високо{0}}якісна адгезія покриття
Покриття надзвичайно добре з’єднується з міддю, протистоїть відшаровуванню та зберігає низький контактний опір протягом тривалого часу; він також забезпечує чудовий захист від окислення за високих-температур, вологості чи соляних-середовищ.
Процес виробництва мідних гнучких шин
Висока-точність,-різання з ЧПУ без задирок
Під час виробництва кожного з’єднувача з мідної фольги використовуються високо{0}}точні штампи для прогресивного штампування або-системи лазерного різання без напруги, щоб нарізати мідну фольгу на розроблені форми, усуваючи ризик проколювання проміжної ізоляції чи спричинення дугового розряду високої{2}}напруги.
Зварювання-без молекулярної дифузії
Під час виробництва мідних ламінованих гнучких шин у середовищі з високою-температурою та високим{1}}тиском, захищеному вакуумом або відновним газом, дифузія-атомів міді в твердому стані забезпечує злиття меж зерен між складеними шарами мідної фольги при температурах, нижчих за точку плавлення, що призводить до нульового контактного опору.
Автоматизована точна обробка поверхні клем
Для нашої ламінованої гнучкої стрічки з мідної фольги мідь схильна до поверхневого окислення під впливом повітря, утворюючи чорний оксид міді (CuO), який збільшує опір контакту. Щоб забезпечити довгострокову-стабільність після опресовування, ми пропонуємо індивідуальні варіанти покриття, зокрема олов’яне, нікельове та срібне -вищого ґатунку.
Сценарії застосування багатошарових збірних шин
Електромобільність і трансмісія EV
Спеціальні гнучкі ламіновані шини з мідної фольги з’єднують модулі акумуляторів CTP/CTC, високовольтні -вихідні клеми BDU та контролери двигунів до модулів IGBT.
Масштаб-системи та накопичення електрохімічної енергії в житлових приміщеннях
Гнучка шина з мідної фольги з ізольованою трубкою забезпечує гнучкі з’єднання для-кластерів накопичувачів енергії високої напруги та систем перетворення змінного/постійного струму
Залізничні транзитні та тягові системи
Модулі тягового перетворювача для-швидкісних поїздів/метро; проводи високої{1}}напруги для бортових головних трансформаторів; гнучкі грозозахисні троси заземлення для візків.
Промислові джерела-живлення високого струму
Оптимізований як міцне з’єднання з мідної фольги, він значно зменшує високо-втрати скін-ефекту та витримує понад мільйон високо-швидкісних 3D-циклів руху без втомної відмови.
Поширені запитання про прес{0}}зварні з’єднувачі
Які принципові відмінності в довгостроковій-надійності між вакуумним дифузійним зварюванням і традиційним паянням?
На відміну від традиційного паяння, у якому використовується присадний метал, який створює контактний опір і розм’якшує фольгу, наші гнучкі мідні шунти використовують-вакуумне дифузійне зварювання без припою для безпосереднього з’єднання чистої міді, усуваючи гальванічну корозію та погіршення продуктивності.
Які оптимальні сценарії застосування олов’я, срібла та нікелювання на контактних поверхнях гнучких з’єднувачів?
Пристосований для різноманітних операційних середовищ, наш Багатошарову зварювальну шину з мідної фольги-можна налаштувати за допомогою лудіння (-ефективне проти-окиснення), посріблення (мінімальний опір контакту та дугової ерозії для вузлів високої-напруги) або нікелювання (витримує температуру до 300 градусів і корозійні умови).
Чи утворює міжшарове тертя під час тривалої вібрації металеве сміття та короткі замикання?
У неоптимізованих конструкціях міжшарове тертя може спричинити фреттинг-знос. Ми пом’якшуємо це, застосовуючи мікро-самозмащувальні покриття-або оптимізуючи шорсткість міді для низького-затухання мікро-ковзання. У поєднанні з герметичними кінцевими конструкціями та ізольованими рукавами будь-яке металеве сміття суворо ізольовано від струмопровідних шляхів, що запобігає коротким замиканням і руйнуванню ізоляції,-спричиненим пилом.
Чи впливає ізоляційна втулка на зовнішньому шарі гнучкого з’єднувача на його тепловіддачу?
Наше теплопровідне покриття усуває ізоляційні повітряні проміжки. Збільшуючи площу поверхні, гнучка секція покращує радіаційне та конвективне охолодження за межами твердих шин при повітряному охолодженні. Для екстремальних щільностей потужності ми пропонуємо вентильовані або мікро-канальні теплові конструкції.
Зв'яжіться з нами
Наша основна конкурентна перевага випливає з глибокого розуміння мікро-механізмів металургії твердого-металургії та багато-фізичної технології моделювання зв’язку; це дозволяє нам надавати глобальним інженерним клієнтам суворо перевірені, індивідуальніпрес{0}}гнучка шина з мідної фольгисистемні рішення, що характеризуються нульовим попереднім -напруженням, мінімальним підвищенням температури та надзвичайною втомною довговічністю.
