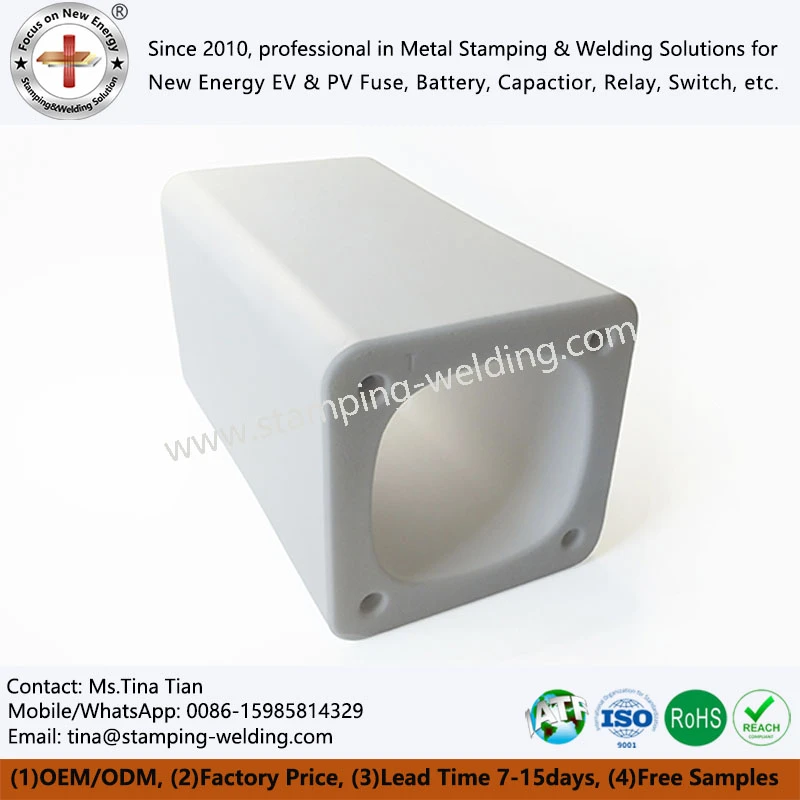

Керамічний корпус для плавких вставок
Керамічний корпус для плавких вставок є ключовим структурним компонентом системи запобіжників. Він в основному використовується для розміщення розплаву та вогнегасної-дугогасної речовини, щоб гарантувати, що запобіжник може безпечно та надійно розірвати ланцюг в умовах перевантаження або короткого-замикання. Цей продукт виготовлено з високоякісних-керамічних матеріалів і спечено при високих температурах. Має відмінні електроізоляційні властивості, стійкість до термічних ударів і механічну міцність. Він широко використовується в таких сферах, як захист електроенергії, нові енергетичні системи, залізничний транспорт і промислове електрообладнання.
- Швидка доставка
- Гарантія якості
- Цілодобове обслуговування клієнтів
Введення продукту
Керамічний корпус для плавких вставок
Це основний компонент захисту високовольтної-електричної системи нових транспортних засобів. Це високо-ізоляційний і структурний носій, спеціально розроблений для запобіжників болтового-типу. Цей продукт використовує передові інженерні керамічні матеріали та точну технологію виробництва для забезпечення надійної електричної ізоляції, механічної підтримки та функцій теплового керування для трьох електричних систем (акумулятор, двигун, електронне керування) транспортних засобів на новій енергії, забезпечуючи точну дію запобіжника та безпеку системи в екстремальних умовах роботи.
Детальний дисплей
Точність внутрішньої структури
Промислові комп’ютерні томографи показують, що допуск розмірів внутрішньої порожнини контролюється на рівні ±0,1 мм, а монтажний зазор керамічної трубки для запобіжника постійного струму EV є рівномірним. 12 напрямних ребер розподілені по спіралі, а ефективність відведення тепла примусової конвекції збільшена на 35%.
Процес обробки поверхні
Verified by the visual inspection system, the glaze gloss is >90GU і немає дірок, бульбашок, тріщин та інших дефектів. Ідентифікація моделі та попередження про безпеку, вигравіровані лазером, завжди чіткі та стійкі до витирання органічними розчинниками.
Цілісність інтерфейсу
Ultrasonic testing confirmed that the ceramic-metal sealing interface has no delamination or bubbles, and the shear strength is >80 МПа. Міцність з’єднання металевого покриття поверхні клем пройшла перевірку на перехресну -штриховку для серії Ceramic Body for Fuse Bolted Series.
Екологічна герметизація
Швидкість виявлення витоку гелієвою мас-спектрометрією становить<1×10⁻⁸ mbar·L/s, meeting IP6K9K high-pressure water spray protection requirements. The pressure decay method test confirmed that there is no leakage under the pressure difference cycle from -50kPa to +100kPa for 95% Alumina Ceramic.
Виробничий процес
Попередня обробка сировини
Контроль розподілу частинок за розміром (D50, контрольований на 2,0–2,5 мкм), що зменшує анізотропію усадки при спіканні для керамічного кузова для допоміжного запобіжника електромобіля.
01
Ізостатичне пресування посилене формування
Покращує однорідність зеленої щільності та зменшує внутрішню напругу для керамічного корпусу для захисту від перевантаження та короткого замикання.
02
Крива-спікання при високій температурі
Для забезпечення рівномірного росту зерна та уникнення вторинної рекристалізації використовується сегментований контроль підвищення та зниження температури.
03
Розмірна обробка
Для отворів для кріплення болтів і позиціонуючої поверхні внутрішньої порожнини використовується спеціальне керамічне шліфування з ЧПУ з рівнем допуску IT7 для 95% глиноземної кераміки.
04
Переваги сценарію застосування
Захист основного кола акумуляторної батареї
Підтримка швидкого заплавлення; вимоги високовольтної платформи 800 В; співпрацювати з системою BMS для досягнення ізоляції помилок-рівня мілісекунд; можна відстежувати повний життєвий цикл керамічної трубки для серії EV BS.
Захист контролера двигуна
Механічна стійкість у середовищі високої-вібрації
Стійкість-генерованого інвертором гармонійного струму, адаптованість кабіни двигуна до високих температур і високої вологості.
Захист системи зарядки
Швидка зарядка постійним струмом, стійкість до стрибків струму, сумісність із системою рідинного охолодження (рівень захисту IP67)
Термін служби циклу заряджання та розряджання >100 000 разів для керамічного корпусу серії з запобіжниками.
Чому обирають нас
Надзвичайна міцність на вигин
Unlike glass or ordinary plastic housings, our ceramic sleeves have extremely high flexural strength (usually >300 МПа). Це означає, що на автоматизованій конвеєрній лінії, навіть якщо роботизована рука прикладає велику силу затиску, або у разі зіткнення транспортного засобу, корпус все одно може залишитися недоторканим, запобігаючи зміщенню внутрішнього розплаву та спричиняючи вторинне коротке замикання для керамічного корпусу запобіжника EV.
Чудові допоміжні характеристики гасіння дуги
Керамічні матеріали виділяють специфічні іони при високих температурах, які допомагають охолоджувати плазму дуги. Внутрішня стінка нашого корпусу була спеціально оброблена для створення синергічного ефекту з вогнегасним агентом із кварцового піску всередині, щоб прискорити гасіння дуги, збільшити відключаючу здатність до понад 100 кА (залежно від конкретної конструкції) та ефективно захистити дорогі модулі IGBT та акумуляторні блоки.
Екологічна адаптивність
З огляду на той факт, що шасі автомобілів на новій енергії легко піддається корозії водяним туманом і сольовими бризками, керамічні втулки природно хімічно інертні. Він не вбирає воду, стійкий до кислотної та лужної корозії та може легко пройти автомобільні-стандарти екологічних випробувань, такі як ISO 16750, забезпечуючи безпеку протягом усього життєвого циклу керамічної трубки для серії EV BS.
зв'яжіться з нами
Ми не беремо участі в цінових війнах, але ви можете розмістити наші керамічні корпуси у своїй системі запобіжників для інженерного порівняльного аналізу - будь ласка, надішліть технічні параметри або креслення нижче, а нашіКерамічний корпус для плавких вставокспів-команда дизайнерів надасть звіт про аналіз диференціації.
