Електрична шафа



Xiamen Apollo зосереджується на дослідженні, розробці та виробництві електричних шаф. Наші основні лінії продуктів включаютьСерверні шафи, шафи для зберігання енергії, шафи для зарядки електромобілів та електричні шафи. Наша сервісна мережа охоплює сектор електроенергетики, нову енергетику, системи залізничного транспорту, виробництво промислового обладнання та інфраструктуру центрів обробки даних. Завдяки високій провідності, стійкості до корозії та можливостям індивідуального обслуговування ми постійно надаємо клієнтам у всьому світі безпечні, надійні, ефективні й-енергозберігаючі системи електричних з’єднань.







1. Серверна шафа





























































1.1 Матеріал і особливості
Матеріал: висока-якість 1,5 ммхолоднокатана сталь(поверхневе електростатичне напилення, стійкість до корозії доРівень С5)
Структура: Модульна конструкція, підтримка переднього та заднього/лівого та правого розширення, сумісна з 19-дюймовим стандартним обладнанням.
Розсіювання тепла: подвійна група вентиляторів у верхній частині + стільникова вентиляційна сітка, підтримує резервне джерело живлення з можливістю гарячої-заміни.



1.2 Технічні параметри
Рівень захисту: IP55
Вантажопідйомність-: статичне навантаження 1500 кг, динамічне навантаження 800 кг
Робоча температура: -20 градусів ~60 градусів



1.3 Виробничий процес
(1) Різання та формування: повністю автоматична машина для лазерного різання (точність ±0,1 мм) і згинальна машина з ЧПК (точність повторного позиціонування 0,02 мм) для забезпечення консистенції компонентів;
(2) Процес зварювання: роботизоване аргонодугове зварювання (міцність зварювання більше або дорівнює 90% основного матеріалу), 100% проникаюча дефектоскопія;
(3) Обробка поверхні: 7 процесів попередньої-обробки (знежирення-промивання водою-протравлювання-кондиціонування поверхні-фосфатування-пасивація-сушіння) для забезпечення адгезії покриття;
(4) Перевірка якості складання: повнорозмірна-тривимірна координатно-вимірювальна машина (точність 0,01 мм) + випробування на навантаження (випробування тиском на 20% більше проектного значення).

















































































1.4 Сценарії застосування
Суперкомп’ютерний центр: підтримує налаштування високої шафи 42U/48U, сумісний із закритою системою гарячого та холодного каналів;
Граничний обчислювальний вузол: вузька та глибока шафа 600 мм підходить для невеликих комп’ютерних кімнат і підтримує встановлення-на стіні.
Аварійне-відновлення фінансового рівня: 8-землетрус-стійка конструкція, оснащена двоканальним PDU (16A/32A додатково) та інтелектуальним модулем моніторингу навколишнього середовища;
Базова станція 5G: рівень захисту IP55, робоча температура від -40 градусів до 70 градусів, сертифікація ETSI EN 300 019.



2. Шафа для зберігання енергії





























































2.1 Матеріал і характеристики
Вогнетривка конструкція: двошарова-вогнезахисна сталева пластина (рівень вогнетривкості A-) + ізоляційний шар аерогелю, що відповідає стандартам UL94 V-0.
Управління батареєю: інтегрована система BMS, що підтримує віддалений моніторинг і попередження про несправності.
Масштабованість: підтримка кількох шаф паралельно з гнучкою конфігурацією потужності від 100 кВт-год до 10 МВт-год.



2.2 Технічні параметри
Ефективність циклу: більше або дорівнює 95%
Рівень захисту: IP54 (зовнішній тип може досягати IP65)
Робоча вологість: 10%~95% без -конденсації



Демонструвати	Параметр	Порівняльна перевага конкурентних товарів
Сумісність ємності	50 кВт-год-3 МВт-год модульного розширення	Підтримка багато{0}}брендового протоколу BMS
Цикл життя	Більше або дорівнює 6000 разів на 80%	На 15% нижчий коефіцієнт ослаблення
Щільність енергії	160 Вт-год/кг	На 20% більше використання простору
Інтерфейс зв'язку	CAN/RS485/Ethernet	Підтримка дистанційного OTA оновлення



2.3 Процес виробництва
Прецизійне формування листового металу → Обробка протипожежним покриттям → Вибухозахищене встановлення кабельних каналів → Налагодження системних з’єднань → Випробування циклу високої та низької-температури.



2.4 Сценарії застосування та розширене значення
Розширена бізнес-цінність
Промисловий і комерційний пиковий{0}}арбітраж: завдяки інтелектуальній системі EMS щорічна економія рахунків за електроенергію
Гарантія аварійного резервного живлення: перемикання рівня-за мілісекунди для відповідності вимогам до надійності електропостачання лікарень/центрів обробки даних на 99,999%;
Оцінка вуглецевих активів: відповідно до сертифікації IEC62933, допомагає клієнтам отримати переваги вуглецевих кредитів.

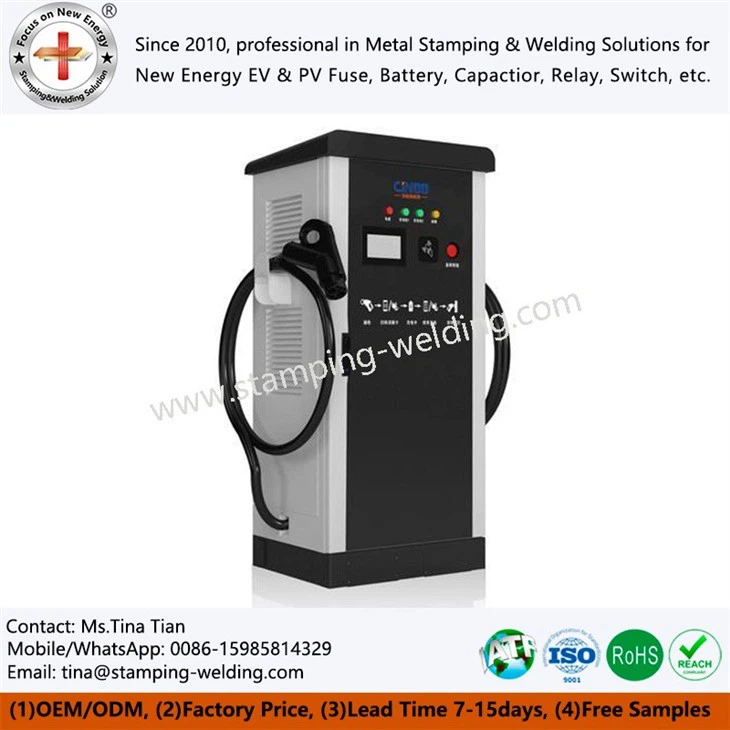

3. Шафа для зарядки EV





























































3.1 Матеріали та особливості
Захисний дизайн: алюмінієво-цинкова пластина товщиною 2,0 мм (без іржі після 2000 годин випробування соляним туманом), пило- та водонепроникна подвійна сертифікація.
Рішення для охолодження: незалежний повітропровід + модуль рідинного охолодження для забезпечення роботи на повній потужності при високій температурі 45 градусів.
Взаємодія людини-з комп’ютером: 10-дюймовий сенсорний екран промислового рівня, підтримує сканування коду/протягування картки/оновлення через OTA.



3.2 Технічні параметри



Демонструвати	Діапазон параметрів
Вхідна напруга	AC 380V±15% / DC 750V
Вихідний струм	Максимум 500 A (версія з рідинним охолодженням)
Рівень захисту	IP55 (додаткове налаштування IP65)
Матеріал шафи	Холоднокатана сталь SGCC/нержавіюча сталь 304
Робоча температура	-35 градусів ~+55 градусів
Інтерфейс зв'язку	CAN/RS485/Ethernet
Вихідна потужність	60кВт~480кВт
Ефективність зарядки	Більше або дорівнює 92%
Рівень захисту	IP65 (зовнішній тип)

















































































3.3 Виробничий процес
Лазерне відкриття → Пресування ущільнювальної смуги → Обробка заземлення для захисту від блискавки → Інтеграція зарядного модуля → Випробування на удар при повному навантаженні.



3.4 Сценарії застосування
Придорожні зони обслуговування, комерційні комплекси та автобусні зарядні станції.
1. Станція швидкої зарядки на шосе (високий захист + анти-вібрація)
Рішення: шафа з нержавіючої сталі 304 + анти{2}}сейсмічний кронштейн (амплітуда 2 мм при 10-500 Гц), пройшов випробування на вібрацію автомобільного класу ISO 16750

2. Міська станція швидкої зарядки (красива + проста в обслуговуванні)
Рішення: приховане зберігання зарядної зброї + дизайн бічних дверей (плоский отвір на 90 градусів, простір для обслуговування більше або дорівнює 800 мм)

3. Старий комунальний ремонт (легкий + малий об'єм)
Рішення: рама з алюмінієвого сплаву (на 30% легша за нержавіючу сталь) + настінна -конструкція (об’єм 0,8 м³, традиційна 1,2 м³)
Значення: заощадити 30% місця для установки, підходить для подвійного доступу до живлення 220 В/380 В



4. Електрична шафа





























































4.1 Матеріали та особливості
Конструкція ізоляції: перегородка з композитного матеріалу SMC (опір дуги 15 кВ), обробка мідної шини лудженням.
Інтелектуальний: оснащений інтелектуальним лічильником + модулем бездротового зв’язку,-моніторинг даних про енергоспоживання в реальному часі.
Налаштування: підтримує різні стандартні типи шаф, такі як GGD, MNS, GCK тощо.



(1) Висувний розподільний пристрій низької-напруги GCK
Основний матеріал виготовлено з -якісної холоднокатаної сталі товщиною 1,5 мм (сертифікація Baosteel SGCC), корпус оцинкований, а рівень стійкості до корозії досягає стандарту C4
Внутрішня збірна шина виготовлена ​​з електролітичної міді T2 (провідність більше або дорівнює 98%), а контактна поверхня покрита сріблом (товщина більше або дорівнює 8 мкм), щоб забезпечити стабільну провідність протягом 30 років
Унікальна модульна конструкція (модульна одиниця 25 мм), підтримує гнучке розширення та поставляється зі стандартним рівнем захисту IP40 (з можливістю підвищення до IP54)
Технічні параметри:
Номінальна робоча напруга: AC 400V
Номінальна напруга ізоляції: AC 690V
Номінальний струм горизонтальної шини: 6300A (пікова витримка 125kA/1s)

(2) Центральна шафа високої напруги KYN28-12
Повністю зібрана конструкція (без деформації під час зварювання), основні компоненти використовують імпортовані автоматичні вимикачі з епоксидної смоли (виготовлені за дозволом ABB)
Канал скидання тиску відповідає стандарту IEC 62271-200, допуск на дугу 31,5 кА/1с
П’ять-механізмів блокування захисту пройшли національне типове випробування (номер звіту: GZ-2023-HV-0178)

Технічні параметри:
Номінальна напруга: 12кВ
Номінальний струм: 4000А
Струм-короткочасної стійкості: 50 кА/4 с


4.2 Технічні параметри
Номінальна напруга: AC 400V~35kV
Стійкість-до короткого замикання: 65 кА/1с
Рівень захисту: IP30~IP54



4.3 Виробничий процес
Обробка з ЧПУ мідної шини → покриття ізоляції шин → збірка автоматичного вимикача → випробування на витримку напруги (AC 4200 В/1 хв).



4.4 Сценарій застосування

Промисловий сценарій: сейсмічний дизайн (випробовування на вібрацію GB/T 13539.1-2018), підходить для середовищ із високим рівнем корозії/високої вібрації, таких як хімічна промисловість і металургія.
Цивільні сценарії: над-тонкий корпус (товщина менше або дорівнює 600 мм) + тиха конструкція (менше або дорівнює 55 дБ), підходить для комерційних комплексів і центрів обробки даних.


Сила групи та сервісна мережа: стабільна основа для співпраці



Розмір	Основний вміст	Клієнтська цінність
Груповий фон	Статутний капітал 120 мільйонів, 2 основні виробничі бази (Сямень/Нінбо) Річна загальна виробнича потужність 8000 тонн, подвійний основний бізнес нової енергії/низько{2}}електричної напруги (співвідношення доходу 6:4)	Стійкість до ризику: стабільний ланцюжок капіталу,-безтурботна доставка 100000+ пакетних замовлень Професійна спрямованість: зрозуміти стандарти фотоелектричної/електричної промисловості (наприклад, IEC 62730)
Глобальне обслуговування	4 основні регіональні відділення (Європа/Близький Схід/Південно-Східна Азія/Північно-Східна Азія) Місцевий склад охоплює моделі 500+ і екстрену доставку протягом 48 годин	Реакція без різниці в часі: після-продажна служба прибуває на місце протягом 2 годин, витрати на обслуговування зменшуються на 60% Локалізована довіра: іспанські/іранські філії надають технічну підтримку місцевою мовою Швидкість відповіді: безкоштовні зразки 1-2 дні (звичайні)
Швидкість відгуку	Безкоштовні зразки 1-2 дні (звичайні) Нова форма 20-30 днів (включаючи форму, промисловість 45 днів)	Серійне виробництво 15-20 днів (після оплати). Захопити ринок: цикл запуску нового продукту скорочено на 50%

Процес налаштування (7 кроків прозорості)
Клієнти надають креслення (PDF/CAD/3D) → 48-годинна оцінка процесу (з пропозицією) → Замовлення зразка + 50% комісії за форму → 20-30 днів виготовлення форми → Безкоштовні 1-20 зразків для тестування → 50% комісії за форму після здачі зразків → Масове замовлення + 30% передоплата → 15-20 днів виготовлення → 70% оплата після перевірки → Доставка до призначена логістика
