Гнучкі мідні розширювальні з’єднувачі -великого струму для електролізерів і важкої плавки

Шину електролізера 5000 A+ не можна вважати жорстким мідним провідником, коли повторювані термоцикли змінюють відстань між фіксованими клемами. Гнучкий мідний компенсатор, виготовлений із тонкої мідної фольги, поглинає осьовий рух, зберігаючи низький -опір струму; молекулярне дифузійне зварювання може з’єднувати 0,1 мм мідну фольгу без флюсу або припою. Для сильно{6}}електролізерів і важкого плавильного обладнання ціль дизайну — не лише гнучкість, але контрольований опір, щільність струму, підвищення температури, механічний хід і цілісність з’єднань.





























































Електричні втрати під час з’єднання-з високим струмом:

P = I²R

При 5000 А навіть опір 20 мкОм виробляє приблизно 500 Вт тепла на з’єднанні. Це робить падіння напруги на мілівольт-рівні та опір на мікро-Ом-рівні релевантними проектними змінними, а не вторинними елементами перевірки.



Шляхи струму 5000A+ і 100% провідність міді IACS

Для електролізерних систем постійного струму з високим -струмом зазвичай вибирають мідь, оскільки електрична мідь високої-чистоти забезпечує дуже високу провідність і підтримує компактні шляхи струму.



Параметр	Типове інженерне міркування
Поточний рейтинг	5000 A+ безперервний або -спеціальний додаток
Мідний матеріал	C1100 / мідь з високою-провідністю
провідність	Приблизно до 100% IACS для відповідного матеріалу C1100
Товщина фольги	0,1 мм на шар фольги
Будова суглоба	Кілька паралельних мідних плівок
Основна функція	Компенсація теплового розширення і передача струму
Електричні втрати	Визначається опором, площею контакту і розподілом струму
Огляд	Перевірка розмірів, електричного опору та цілісності зварних швів



Багатошарова -структура фольги розподіляє механічне напруження між численними тонкими шарами міді. Замість того, щоб змушувати жорсткий мідний стрижень поглинати теплове зміщення, окремі фольги згинаються незалежно.



Це особливо актуально для електролізерних комірок, з’єднань випрямлячів, систем шин постійного струму та високо{0}}струмового обладнання печей, де температура провідника може суттєво змінюватися між запуском, стабільною роботою та вимкненням.



Мідна фольга 0,1 мм і зварювання методом молекулярної дифузії без флюсу

Мідний шунт дифузійного зварювання використовує мідну фольгу, яка з’єднується за допомогою контрольованого тиску та теплової енергії. Мета полягає в тому, щоб створити металургійне з’єднання на поверхні розділу фольги, а не покладатися на окремий припій або твердий сплав.



Для мідної фольги товщиною 0,1 мм контроль процесу стає важливим, оскільки фольга досить тонка, щоб стан поверхні, площинність, розподіл тиску та окислення впливали на з’єднану поверхню.



Процес зварювання-з контрольованою дифузією зазвичай передбачає:

Чистота міді та електропровідність
Товщина фольги та кількість шарів
Чистота поверхні перед з'єднанням
Контактний тиск по всій площі з’єднання
Температура зварювання і час витримки
Локальна деформація стопки фольги
Утворення оксиду при нагріванні
Безперервність пов’язаної-області
Електричний опір після зварювання
Механічна міцність і втомна поведінка



Отримане з’єднання не містить звичайного шару припою, який міг би створити додатковий електричний або тепловий інтерфейс.



Для -застосувань із високим струмом метою є широке металургійне з’єднання з узгодженою передачею струму через проектовану зону перекриття.

















































































IEC 60269 і IATF 16949-Управління процесом для сильнострумових з’єднань



Маршрут виробництва повинен розділяти контроль матеріалу, формування, з’єднання та остаточну перевірку. Для промислових покупців відповідні докази якості повинні бути пов’язані з фактичним застосуванням і вимогами до креслення, а не із загальним сертифікатом матеріалу.



Типові елементи керування включають:

Перевірка матеріалу - сорт міді, товщина та провідність.
Підготовка фольги - точність розмірів, стан і чистота поверхні.
Контроль укладання - кількість фольги, орієнтація та проектне перекриття.
Дифузійне зварювання - контроль тиску, температури та циклу.
Формування - остаточної довжини розширення, ширини, положення отвору та геометрії клеми.
Електрична перевірка - вимірювання опору або-напруги.
Механічна перевірка - цілісності зварного шва та перевірка розмірів.
Остаточна перевірка якості - ШМ, візуальна перевірка та документація PPAP-для клієнта.



Для автомобільних-систем якості можна застосовувати технологічну дисципліну IATF 16949 і документацію рівня 3 PPAP, якщо це вказано замовником. Для проектів промислових електролізерів план інспекції повинен узгоджуватися із затвердженим кресленням, технічними специфікаціями та відповідними електричними стандартами.



Запит на безкоштовну оцінку та пропозицію DFM





Жорсткий мідний стрижень має певний коефіцієнт теплового розширення. Коли його дві точки кріплення механічно обмежені, зміна температури створює зміщення та напругу, а не вільний рух.



Для провідника довжиною L приблизне теплове розширення дорівнює:

ΔL = × L × ΔT

де:



ΔL=теплове зміщення
= коефіцієнт теплового розширення
L=початкова довжина провідника
ΔT=зміна температури



Для міді коефіцієнт становить приблизно 16–17 × 10⁻⁶/K залежно від матеріалу та діапазону температур.

Наприклад, мідний провідник діаметром 500 мм, підданий підвищенню температури на 100 К, може мати приблизно:

ΔL ≈ 0,82 мм

Жорстке з’єднання повинно витримувати цей рух через навколишню конструкцію, монтажні отвори, деформацію клеми або напругу в провіднику. Гнучкий мідний компенсатор натомість включає механічну податливість безпосередньо в електричне з’єднання.



16–17 × 10⁻⁶/K Розширення міді та термо{3}}компенсація циклу

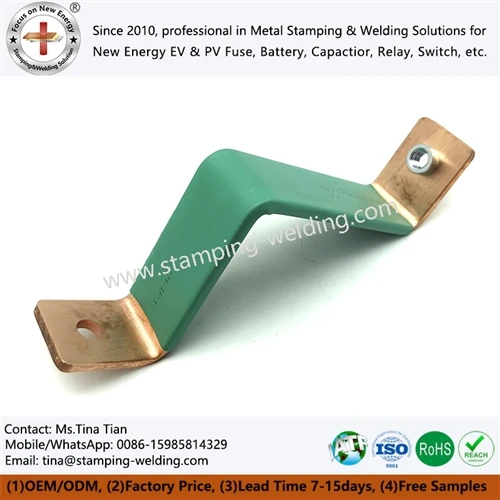

Гнучка секція зазвичай розроблена як стопка тонкої мідної фольги, а не як одна товста мідна пластина.



Будівництво	Механічна поведінка	Електричний шлях	Типовий розгляд заявки
Жорсткий мідний пруток C1100	Низька гнучкість	Прямий провідник	Фіксована геометрія
Стек ламінованої мідної фольги	Висока осьова гнучкість	Паралельні доріжки з фольги	Термічний рух
Мідний з'єднувач з опліткою	Висока гнучкість	Кілька ниток	Динамічний рух
Дифузійно{0}}зварений мідний шунт	Секція гнучкої фольги з клеєними клемами	Металургійне з’єднання-великої площі	Системи постійного струму- з великим струмом



Стопка фольги дозволяє згинати та осьовий рух без деформації всієї термінальної конструкції.

Тому для шини електролізера компенсатор має бути визначений на значення, що перевищує номінальний струм. Технічне креслення повинно визначати:

Безперервний струм
Піковий струм
Температура навколишнього середовища
Температура провідника
Очікуваний тепловий цикл
Максимальний рух
Мінімальний радіус вигину
Геометрія кінцевого-отвору
Напрямок монтажу
Наявний монтажний конверт
Необхідний електричний опір або падіння напруги

5000A+ Щільність струму та розсіювання тепла

При силі 5000 А розподіл струму через гнучкий з’єднувач залежить від ефективного провідного поперечного-перерізу та геометрії інтерфейсу.

Збільшення кількості шарів мідної фольги збільшує доступну провідну площу. Однак просте додавання фольги не гарантує рівномірного розподілу струму.

Особливо важливий кінцевий перехід. Якщо струм надходить у стопку фольги через вузьку область, локальна щільність струму може збільшитися поблизу перехідної області.

З цієї причини слід оцінювати разом ширину клеми, перекриття фольги, площу зварного шва та геометрію монтажного-отвору.



Під час практичного огляду дизайну слід перевірити:

Струм → термінал → зв’язана зона → стопка фольги → зв’язана зона → термінал

а не ізольовано оцінювати секцію фольги.



Опір 20 мкОм і втрати I²R при 5000 А

Ефект опору суглоба стає істотним при великому струмі.



Опір суглобів	Падіння напруги на 5000А	Втрата потужності при 5000А
5 μΩ	25 мВ	125 W
10 μΩ	50 мВ	250 W
20 μΩ	100 мВ	500 W
30 μΩ	150 мВ	750 W
50 μΩ	250 мВ	1,250 W



Ці значення демонструють, чому контактний опір і опір зварного шва повинні бути включені в план перевірки конструкції.



Зменшення з 20 мкОм до 10 мкОм не просто зменшує виміряне падіння напруги на 50 мВ. При 5000 А він також зменшує теоретичні резистивні втрати приблизно на 250 Вт у цьому з’єднанні.



Фактична продуктивність поля також залежить від температури провідника, контактного тиску, стану поверхні, форми хвилі струму та геометрії установки.



Завантажте специфікацію конструкції шин







Компоненти з тонкої мідної фольги потребують контролю розмірів, відмінного від звичайних оброблених мідних прутів.



Критичні розміри не обмежуються загальною довжиною та шириною. Для розширювального з’єднувача товщина фольги, висота стосу, площинність клеми, положення отвору, ширина зварного шва та геометрія вільної-довжини впливають на встановлення та електричні характеристики.



±0,01 мм Перевірка ШМ для мідних клем

Для точних клемних компонентів вибрані розміри можна контролювати з похибкою ±0,01 мм, якщо це вимагається затвердженим кресленням і виробничими можливостями.

Перевірка ШМ може підтвердити:

Положення монтажного-отвору
Ширина клеми
Загальна довжина
Паралелізм
площинність
Відстань-до-краю
Геометрія зварної клеми
Сформований профіль



У стратегії перевірки слід розрізняти розміри, що впливають на електричну установку, і розміри, що впливають на механічний зазор.



Наприклад, допуск розташування монтажного-отвору може безпосередньо впливати на вирівнювання збірки, тоді як довжина-вільної фольги впливає на доступний термічний рух.



Мідь C1100 і латунь C2680: вибір матеріалу за 100% IACS

Мідь і латунь не слід розглядати як взаємозамінні кінцеві матеріали.


Власність	C1100 Чиста мідь	C2680 Латунь
Електропровідність	Високий; відповідні класи можуть наближатися до 100% IACS	Нижче C1100
Основна перевага	Низький електричний опір	Вища механічна міцність і формування
Провідник-сильного струму	Бажано	Залежить- від програми
Теплопровідність	Високий	Нижній
Типове використання	Шинопроводи, фольги, шунти	Клеми, конструктивні електричні частини
Висока-втрата струму	Нижня для еквівалентної геометрії	Вища для еквівалентної геометрії
Драйвер вибору матеріалу	Електричні характеристики	Механічні/формувальні вимоги



Для шляху струму 5000 A+ C1100 зазвичай є вихідним матеріалом, коли в конструкції домінує електропровідність. Латунь можна розглядати, якщо жорсткість клем, зносостійкість або вимоги до формування виправдовують її використання.



Остаточний вибір має ґрунтуватися на вимогах замовника до електрики, механічних компонентів і навколишнього середовища.



Вимоги до діелектрика 15 кВ/мм для ізольованих високострумних вузлів-

Якщо гнучкий мідний з’єднувач встановлено всередині ізольованого корпусу, ізоляцію потрібно оцінювати окремо від мідного провідника.

Можливі системи ізоляції включають:

Епоксидне порошкове покриття
Ламінований полімерний утеплювач
ПЕТ плівка
Поліімідна плівка
ПВХ або інші-спеціальні ізоляційні матеріали



Відповідну специфікацію діелектрика слід зазначати як вимогу до випробувань, а не припускати лише назви матеріалу.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 кВ/мм, разом із товщиною ізоляції, відстанню витоку, зазором і старінням від навколишнього середовища.



Для-високовольтного електролізного обладнання під час кваліфікації діелектрика слід розглядати повну збірку-а не лише матеріал покриття-.







Електролізерні випрямлячі, системи виробництва водню та важке плавильне обладнання рідко мають ідентичні оболонки шин. Тому для гнучкого з’єднувача можуть знадобитися зміщені клеми, клеми різної ширини, ступінчасті стопки фольги, кутові монтажні поверхні або асиметричні секції розширення.



Процес розробки повинен починатися з креслення замовника та монтажної оболонки, а не нав’язувати програмі стандартну геометрію роз’єму.



Огляд 5000A+ DFM для офсетних і асиметричних мідних шунтів

Огляд DFM має перевірити:

Поточний-напрямок входу
Термінальний контакт
Діаметр отвору та позиційний допуск
Кількість-шарів фольги
Ширина фольги
Гнучка вільна довжина
Необхідний рух
Напрямок вигину
Термінальний зсув
Розміри-зварної зони
Дозвіл на установку

Асиметрична конструкція може бути електрично прийнятною, створюючи надмірне механічне навантаження, якщо нейтральна вісь руху розташована неправильно.

З цієї причини механічний хід і розподіл електричного струму слід розглядати разом.



У -заклепках матриці та контролі положення клем ±0,01 мм

Якщо мідні клеми включають допоміжні металеві компоненти,-заклепки, штампування або вторинне формування можна інтегрувати у процес виробництва.

Типові засоби контролю процесу включають:

Прогресивне штампування або блакування
Бор{0}}контроль висоти
формування
В-заклепка штампів, де це можливо
Підготовка мідної фольги
Дифузійне зварювання
Формування клем
Обробка поверхні або утеплення
Інспекція ШМ
Електрична та механічна перевірка

Для прецизійних штампованих компонентів знос інструментів слід відстежувати відносно критичних розмірів, а не покладатися лише на номінальний термін служби-форми.



Документація PPAP рівня 3 і IATF 16949 для масового виробництва

Для автомобільних проектів або-автомобільних проектів документація PPAP може містити:

Дизайнерські записи
Документація на технічні зміни
Схема процесу
PFMEA
План контролю
Аналіз вимірювальної системи
Розмірні результати
Результати тестування матеріалу та продуктивності
Початкові дослідження процесу
Зразок виробничих деталей
Затвердження зовнішнього вигляду, де це можливо
Ордер на подання частини

Рівень 3 PPAP зазвичай використовується, коли клієнт запитує повний пакет подання.

Для промислових електролізерів і плавильних установок документація може бути адаптована до угоди про якість замовника замість автоматичного застосування автомобільної структури PPAP.



Запит на безкоштовну оцінку та пропозицію DFM





-Сильнострумні компенсатори мають перевірятися відповідно до фактичних електричних і механічних відмов у застосуванні.

План перевірки повинен охоплювати як мідний матеріал, так і готовий з’єднувач.



Перевірка електричного опору та підвищення-температури 5000A+

Програма перевірки виробництва може включати:



Тест	Інженерне призначення
Опір постійному струму	Перевірте опір провідника та з’єднання
Вимірювання падіння-напруги	Визначте кількісну втрату електроенергії під дією заданого струму
Тест-на підвищення температури	Оцініть теплові характеристики
Термічний цикл	Перевірте механічну компенсацію
Перевірка цілісності зварного шва	Перевірте безперервність з’єднаної-області
Перевірка розмірів	Підтвердити відповідність креслення
Вимірювання ШМ	Перевірте критичну геометрію
Опір ізоляції	Перевірте електричну ізоляцію
Діелектрична стійкість	Перевірити систему ізоляції
Екологічні випробування	Оцініть задані умови експлуатації



Точна сила струму, тривалість випробувань і допустимі межі повинні бути встановлені в специфікації продукту.



Випробування безперервним струмом 5000 А та термічним -циклом

Для високо{0}}роз’єму розширення корисна послідовність перевірки:

Початковий опір → контрольоване струмове навантаження → стабілізація температури → відключення → охолодження → тепловий цикл → кінцевий опір

Порівняння стійкості до початкового та після-випробування може виявити деградацію, яку не може виявити одновимірна перевірка.

З’єднувач, який залишається прийнятним за розмірами, але створює зростаючий опір інтерфейсу, все одно може стати точкою термічної відмови під час тривалої-експлуатації.


EN 45545 і UL 94 V-0 щодо вибору ізоляції

Для обладнання, встановленого в транспортних або закритих електричних системах, вимоги до ізоляції можуть включати певні стандарти -захисту полум’я або диму/токсичності.

Залежно від кінцевого застосування, специфікації можуть посилатися на:

UL 94 V-0
EN 45545
Вимоги до діелектричної стійкості
Опір ізоляції
Шлях повзуння і зазор
Температурний клас
Хімічна стійкість
Екологічне старіння

Ці стандарти слід призначати відповідно до категорії обладнання та ринку призначення. Сам по собі сертифікат матеріалу не підтверджує відповідність готової збірки.





Правильна конструкція залежить від струму, руху, температури, геометрії установки та вимог до перевірки.



Вимога	Рекомендований інженерний напрямок
5000A+ безперервний постійний струм	Багатошарова мідна фольга C1100
Високий термічний рух	Подовжена гнучка вільна секція
Обмежений простір для установки	Компактна багато{0}}шарова геометрія фольги
Низький електричний опір	Мідь із високою{0}}провідністю та велика площа з’єднання
Повторний термоцикл	Гнучка стопка фольги з контрольованим рухом
Зміщені точки кріплення	Сформована/асиметрична геометрія терміналу
Високовольтний-корпус	Визначена ізоляція, шлях витоку та зазор
Автомобільна система якості	IATF 16949 / PPAP рівень 3, як зазначено
Точна геометрія терміналу	Інспекція ШМ
З’єднання-міді без флюсу	Молекулярно-дифузійне зварювання
Захист від корозії	Спеціальна-обробка поверхні для застосування
Велике механічне навантаження	Геометрія клем і оптимізація зони зварювання



Тому гнучкий мідний компенсатор слід указувати як повний електро{0}}механічний компонент, а не просто як шматок гнучкої міді.





Для точної оцінки DFM закупівельний пакет повинен містити:



Номінальний безперервний струм
Максимальний робочий струм
Застосування постійного або змінного струму
Робоча напруга
Температура навколишнього середовища
Максимальна температура провідника
Термічний{0}}діапазон циклу
Необхідний рух
Вільна довжина коннектора
Розміри клеми
Шаблон дірок
Сорт міді
Товщина фольги
Вимога ізоляції
Вимоги до-обробки поверхні
Електричний опір мішені
Межа підвищення-температури
Кількість і річна потреба
Необхідний стандарт перевірки
Вимога PPAP
Вимоги до упаковки



Для початкової перевірки технологічності достатньо креслення, файлу STEP або 2D розмірного креслення.



Для застосувань понад 5000 А роз’єм слід оцінювати як частину повного шляху струму. Геометрія шин, термінальні інтерфейси, монтажне обладнання та умови охолодження можуть істотно змінити виміряний опір і підвищення температури.





Яка інформація потрібна, щоб запропонувати цінову пропозицію на гнучкий мідний компенсатор 5000A+?

Укажіть номінальну силу струму, напругу, сорт міді, товщину фольги, розміри клем, схему монтажних-отворів, температурний рух, температурний діапазон, вимоги до ізоляції та річну кількість. 2D-малюнок або файл STEP дають змогу точніше переглядати DFM.



Банка 0,1 мммідна фольга зварюється дифузійнобез припою чи флюсу?

так Мідну фольгу товщиною 0,1 мм можна з’єднати за допомогою зварювання з контрольованою молекулярною дифузією. Процес використовує тиск і теплову енергію для утворення металургійного зв’язку без звичайного шару припою чи флюсу.



Чи можна мідні компенсатори-спеціальної форми постачати з PPAP рівня 3?

так За потреби замовника виробництво може бути організоване на основі документації PPAP рівня 3, включаючи результати вимірювання розмірів, записи про матеріали, потік процесу, PFMEA, план контролю та дані перевірки ефективності.
