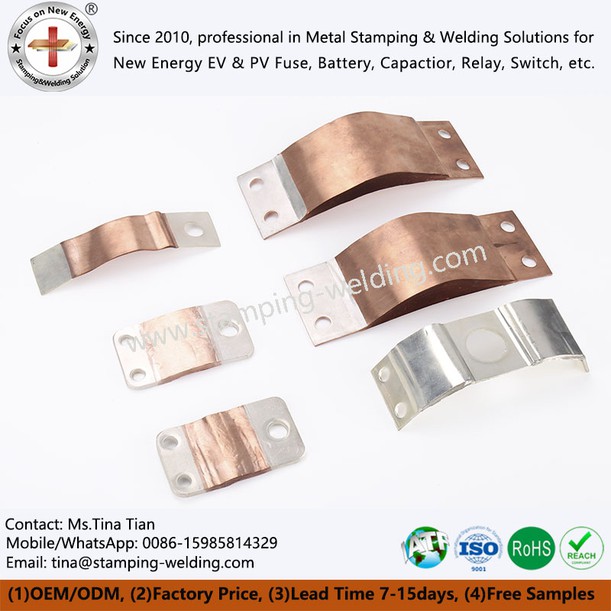

Багатошарові гнучкі шини з мідної фольги: основа сучасної електричної гнучкості
May 25, 2025
Багатошарові гнучкі шини з мідної фольги — це вдосконалені компоненти електричного з’єднання, які набули значного значення в сучасних електричних системах. На відміну від традиційних жорстких збірних шин, ці гнучкі аналоги виготовляються шляхом укладання кількох шарів тонкої мідної фольги та з’єднання їх разом за допомогою процесу дифузійного зварювання. Ця унікальна структура поєднує чудову електропровідність міді з підвищеною гнучкістю, що дозволяє їм забезпечувати надійні електричні з’єднання, витримуючи механічні навантаження, вібрацію та теплове розширення. Вони відіграють вирішальну роль у різних сферах застосування: від силової електроніки та систем відновлюваної енергії до автомобільної й аерокосмічної промисловості, де висока-продуктивність і гнучкі електричні з’єднання є важливими.

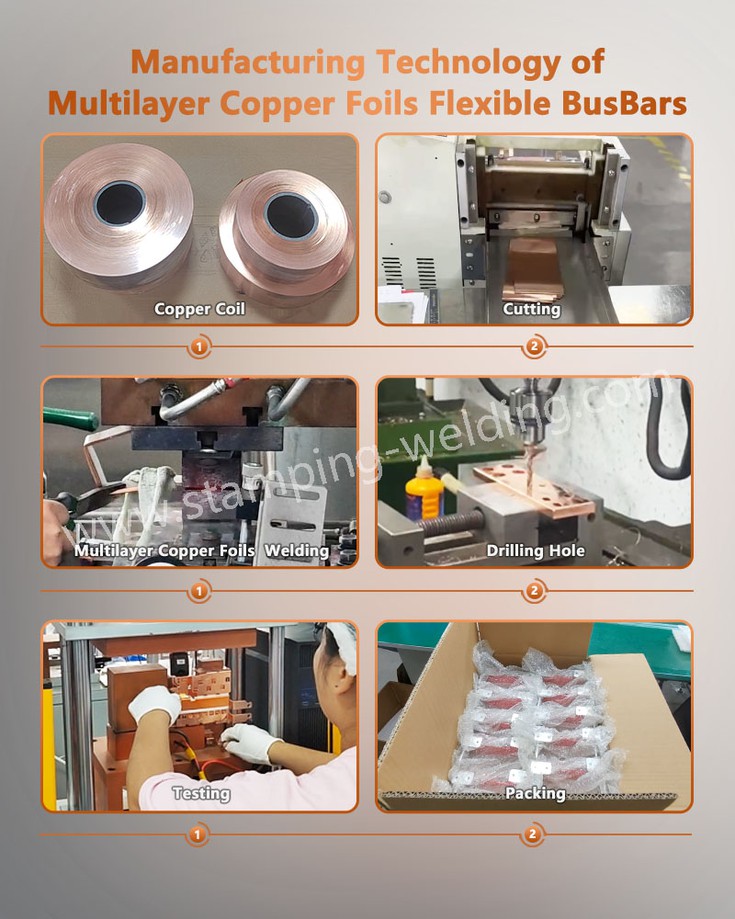

Виробничий процес
Вихідний матеріал: мідна спіраль
Сировиною є високоякісні-мідні котушки. Ці котушки зазвичай виготовляються з -міді високої чистоти, яка забезпечує відмінну електропровідність кінцевого продукту. Властивості міді, такі як низький електричний опір і хороша теплопровідність, є вирішальними для роботи збірних шин.
Процес різання
Мідні котушки нарізаються на відповідні довжини та форми відповідно до вимог конструкції шин. Точне різання має важливе значення для забезпечення точного виконання наступних етапів виробництва. Спеціальне обладнання для різання використовується для отримання чистих і точних розрізів, мінімізації відходів матеріалу та забезпечення точності розмірів мідних деталей.
Зварювання багатошарової мідної фольги (дифузійне зварювання)
Це основний процес. Кілька шарів нарізаної мідної фольги складаються разом, а потім піддаються процесу дифузійного зварювання. За певних умов температури та тиску (нижче температури плавлення міді) атоми на межах розділу фольги дифундують один в одного, утворюючи міцний зв’язок. Цей твердотільний-метод з’єднання гарантує, що шина зберігає хороші електричні та механічні властивості, досягаючи при цьому монолітної структури.
Свердління отвору
Після зварювання в шинах можна просвердлити отвори. Ці отвори зазвичай призначені для встановлення, наприклад, для кріплення болтів або з’єднання з іншими електричними компонентами. Точне свердління потрібне, щоб переконатися, що отвори мають правильний розмір і положення, не завдаючи шкоди структурі збірної шини та електричним характеристикам.
Тестування
Для забезпечення якості багатошарової гнучкої шини з мідної фольги проводиться комплексне тестування. Випробування можуть включати перевірку електропровідності для забезпечення низького опору, перевірку механічної міцності для підтвердження того, що вона може витримувати очікувані навантаження, і перевірку цілісності зварювальних з’єднань. Не - методи руйнівного контролю також можуть бути використані для виявлення будь-яких внутрішніх дефектів без пошкодження шини.
Упаковка
Після того, як шини проходять етап випробувань, їх ретельно упаковують. Це передбачає захист шин від фізичних пошкоджень під час транспортування та зберігання. Зазвичай їх загортають у анти-і ударостійкі-матеріали та поміщають у відповідні пакувальні коробки, щоб гарантувати, що вони потраплять до клієнтів у ідеальному стані.
Переваги продуктивності
Висока електропровідність
Завдяки використанню високо{0}}чистої мідної фольги та дифузійно{1}}звареної конструкції м’які з’єднання гнучких ізольованих мідних шин демонструють чудову електропровідність. Кілька шарів міді забезпечують кілька шляхів для потоку електричного струму, зменшуючи електричний опір і мінімізуючи втрати потужності під час передачі. Така висока провідність робить їх придатними для застосувань, які вимагають передачі великої кількості електроенергії, як-от інвертори високої-потужності та системи керування акумуляторами.
01
Покращена гнучкість
Багатошарова структура та тонкість мідної фольги надають цим збірним шинам чудову гнучкість. Їх можна згинати, складати та скручувати, щоб відповідати складним місцям установки, що робить їх ідеальними для застосувань, де неможливо використовувати традиційні жорсткі шини. Наприклад, в автомобільних двигунах, де компоненти знаходяться в постійному русі, а простір обмежений, ці гнучкі шини можна легко прокласти, щоб зробити електричні з’єднання без ризику поломки через механічне навантаження.
02
Хороші теплові характеристики
Мідь має чудову теплопровідність, а дифузійно{0}}зварена структура цих шин забезпечує ефективне розсіювання тепла. Під час роботи при проходженні електричного струму через шину виділяється тепло. Кілька шарів мідної фольги можуть швидко проводити та поширювати це тепло, запобігаючи локальному перегріву. Ці хороші теплові показники допомагають підтримувати стабільність і надійність електричної системи, особливо в -пристроях із високою потужністю, де управління теплом є критичним.
03
Висока механічна міцність
Незважаючи на свою гнучкість, багатошарова гнучка шина з мідної фольги має високу механічну міцність. Процес-дифузійного зварювання створює міцний зв’язок між шарами мідної фольги, що дає змогу ошиновці протистояти таким механічним силам, як вібрація, удари та натягування. Ця міцність гарантує, що збірна шина може зберігати свою структурну цілісність і електричні характеристики протягом тривалого періоду, навіть у суворих умовах експлуатації.
04
Застосування в різних галузях промисловості
Автомобільна промисловість
В автомобільному секторі, особливо в електричних і гібридних автомобілях, широко використовуються багатошарові гнучкі шини з мідної фольги. Вони використовуються в акумуляторних блоках для з’єднання окремих батарейних елементів або модулів, забезпечуючи надійне та гнучке електричне з’єднання. Їхня здатність витримувати сильні струми та витримувати вібрацію та зміни температури в моторному відсіку автомобіля робить їх необхідними для забезпечення ефективної роботи електричної системи автомобіля. Крім того, їх можна знайти в системах електроприводу, наприклад у з’єднанні між інвертором та електродвигуном, де їхня гнучкість дозволяє легше встановити та краще адаптувати механічні рухи.
Системи відновлюваної енергії
У застосуваннях відновлюваної енергії, таких як сонячні електростанції та вітрові турбіни, ці шини відіграють життєво важливу роль. У сонячних інверторах вони використовуються для передачі електроенергії від сонячних панелей до системи підключення до мережі -. Їх висока електропровідність і теплові характеристики допомагають підвищити ефективність перетворення енергії. У вітряних турбінах багатошарова гнучка шина з мідної фольги використовується в електричних системах усередині гондоли, де вони повинні витримувати постійні вібрації та суворі умови навколишнього середовища, зберігаючи надійні електричні з’єднання.
Аерокосмічна промисловість
Аерокосмічна промисловість також виграє від унікальних властивостей гнучких шин з багатошарової мідної фольги. В електричних системах літаків важливе значення має простір, тому компоненти мають бути легкими, але дуже надійними. Ці гнучкі шини можна налаштувати відповідно до складних і обмежених просторів літака. Їхня гнучкість дозволяє легко встановлювати та прокладати маршрути, а висока механічна міцність і чудові електричні характеристики забезпечують безпечну та ефективну роботу електричних систем літака навіть за екстремальних умов, таких як велика висота та швидкі зміни температури.
Силова електроніка
У додатках силової електроніки, наприклад у високочастотних перетворювачах енергії та промислових системах керування, багатошарова гнучка шина з мідної фольги використовується для електричного з’єднання між різними компонентами. Їхня здатність витримувати струми високої{3}}частоти з низьким імпедансом і хороші можливості управління температурою роблять їх-підходящими для цих застосувань. Вони допомагають зменшити електромагнітні перешкоди (EMI) і покращити загальну продуктивність і ефективність силових електронних пристроїв.
Майбутні тенденції
Мініатюризація та вища інтеграція
Оскільки попит на менші та потужніші електричні пристрої продовжує зростати, з’явиться тенденція до мініатюризації м’яких з’єднань гнучких ізольованих мідних шин. Це передбачатиме використання більш тонкої мідної фольги та більш прогресивних технологій виробництва, щоб зменшити загальний розмір і товщину збірних шин, зберігаючи або навіть покращуючи їхню продуктивність. Вища інтеграція з іншими електричними компонентами, наприклад вбудовані датчики або з’єднувачі безпосередньо в конструкцію шин, також може стати більш поширеною, що ще більше покращить функціональність і ефективність електричних систем.
Розробка нових матеріалів і процесів
Дослідження нових мідних сплавів або композитних матеріалів із покращеними властивостями, такими як вища провідність, краща гнучкість або підвищена стійкість до корозії, ймовірно, триватимуть. Крім того, розробка нових виробничих процесів, які можуть підвищити якість і ефективність дифузійного зварювання або навіть замінити його більш досконалими методами з’єднання, може революціонізувати виробництво цих шин. Ці досягнення відкриють нові можливості застосування та покращать загальну продуктивність електричних систем.
Збільшення використання в нових технологіях
Зі швидким розвитком новітніх технологій, таких як автономні транспортні засоби, високо-швидкісні поїзди та передові системи накопичення енергії, очікується, що попит на багатошарові гнучкі шини з мідної фольги значно зросте. Ці технології вимагають високо-продуктивних, гнучких рішень для електричного з’єднання, і ці збірні шини добре-розташовані для задоволення цих потреб. Як наслідок, ми можемо очікувати більше інновацій та налаштувань у розробці та виробництві м’яких з’єднань гнучких ізольованих мідних шин, щоб відповідати конкретним вимогам цих нових застосувань.
