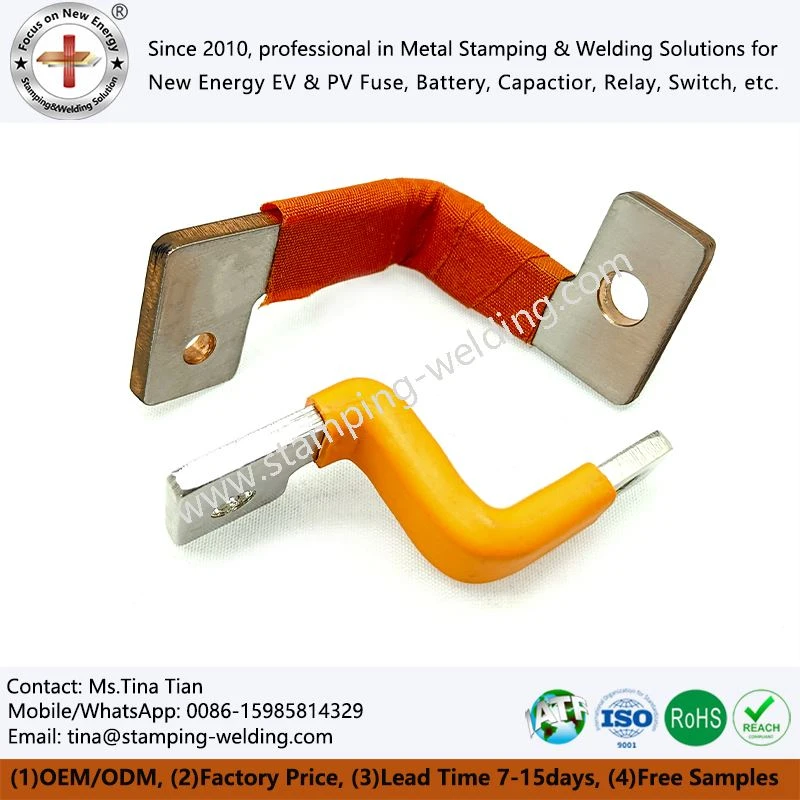

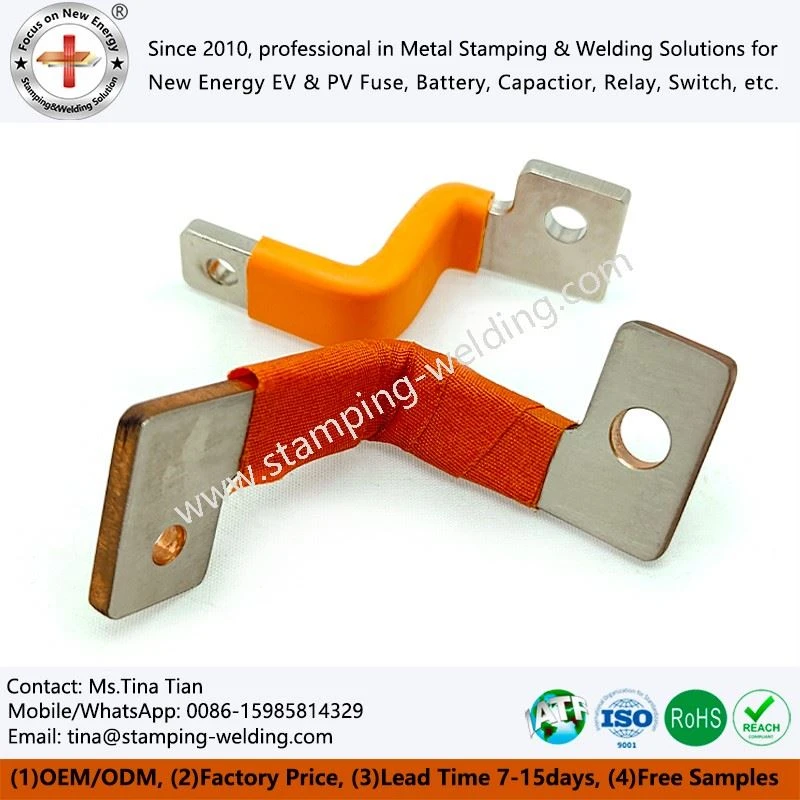

Гнучкі з’єднувачі шин з мідної фольги
Гнучкі з’єднувачі шин із мідної фольги – це гнучкі провідні з’єднувачі, виготовлені з багато{0}}шарової-мідної фольги високої чистоти як основного матеріалу та з використанням процесу дифузійного зварювання. Вони в основному використовуються в електричних системах високої-напруги та сильного -струму для під’єднання жорстких шин до клем різного електричного обладнання. Ця гнучка шина може компенсувати відхилення в установці та вібрацію буферного обладнання та широко використовується в нових енергетичних транспортних засобах, системах накопичення енергії, електророзподільних шафах та промисловому енергетичному обладнанні для забезпечення безпечної та стабільної передачі електроенергії.
- Швидка доставка
- Гарантія якості
- Цілодобове обслуговування клієнтів
Введення продукту
Гнучкі з’єднувачі шин з мідної фольги – це гнучкі провідні з’єднувачі, виготовлені з кількох шарів мідної фольги високої-чистості, ламінованої за допомогою процесу дифузійного з’єднання. Вони спеціально розроблені для використання в нових акумуляторних системах, силовому електронному обладнанні та інверторах високої-потужності, де потрібні поглинання вібрації та зміщення, компенсація теплового розширення або електричні з’єднання в обмеженому просторі. Ці з’єднувачі зазвичай мають зварені або гофровані жорсткі мідні клеми на обох кінцях для забезпечення надійного з’єднання з шинами, конденсаторами або силовими модулями.
Конструктивні переваги
Багаторівнева структура: збалансована пропускна здатність і гнучкість
У багатошаровій електричній шині, що згинається, використовується 5-50 шарів високочистої мідної фольги, що врівноважує передачу великого струму з можливістю згинання. Він компенсує навантаження від вібрації та теплового розширення, запобігаючи втомному руйнуванню мідної фольги та адаптуючись до динамічних умов експлуатації.
Дифузійне паяння для покращення провідності
Мідна фольга молекулярно сплавлена за допомогою дифузійного паяння, що усуває міжшаровий опір, що забезпечує рівномірну провідність, нижче підвищення температури та ефективно запобігає перегріванню та виникненню дуги, забезпечуючи-тривалу та надійну роботу гнучкої шини з мідної фольги для залізничного транспорту.
Модульні термінали для покращеної адаптації
Стилі клем і розміри гнучкої акумуляторної батареї з мідної фольги можна налаштувати відповідно до різних інтерфейсів обладнання. Жорстка-гнучка конструкція забезпечує достатню міцність і компенсує помилки встановлення, забезпечуючи чудову сумісність при складанні.
Застереження при застосуванні
Правильний вибір
Виберіть відповідну кількість шарів і кінцеву обробку на основі максимального робочого струму системи, температури навколишнього середовища та рівня вібрації. Тривала робота з перевантаженням суворо заборонена, оскільки це прискорить окислення мідної фольги та збільшить опір шини з мідної фольги.
01
Специфікації встановлення
Уникайте застосування сили кручення до гнучких частин гнучких з’єднувачів шин з мідної фольги. Зверніться до технічних характеристик клем щодо моменту затягування болтів: 8–10 Н·м для клем M6 і 15–18 Н·м для клем M8. Використовуйте анти-шайби або клей для фіксації нитки.
02
Регулярний огляд
У системах із високою вібрацією кожні 6 місяців перевіряйте мідні гнучкі шини для клемних болтів літієвої батареї та поверхню мідної фольги на наявність тріщин. Інфрачервоне тепловізор можна використовувати для моніторингу підвищення температури в точках підключення (різниця температур повинна бути менше або дорівнювати 10 градусам відносно шини).
03
Уникайте перегріву
Верхня межа робочої температури для гнучких з’єднувачів із мідної фольги зазвичай становить 125 градусів (роз’єми з лудженим покриттям) або 200 градусів (виводи з нікельованим покриттям). Якщо температура навколишнього середовища перевищує 85 градусів, зменште номінальний струм багатошарової зварювальної шини з мідної фольги або збільште активне охолодження.
04
Часті запитання
Чому багато{0}}шарова мідна фольга використовується в гнучких шинах замість одношарової-товстої міді?
Одношарові-шарові мідні листи мають надзвичайно низьку гнучкість і схильні до втоми металу та руйнування в умовах тривалої-вібрації. Багатошарові -структури ламінування мідної фольги збалансовують високу пропускну здатність по струму з гнучкістю при вигині, пристосовуючись до динамічних умов, таких як вібрація та зміщення.
Як визначається кількість шарів мідної фольги при виборі проекту?
Кількість шарів мідної фольги в основному визначається довготривалим -робочим струмом системи, піковим струмом і температурою навколишнього середовища. Більший струм і вища температура навколишнього середовища вимагають більше шарів мідної фольги, щоб збільшити провідну площу поперечного-перерізу та зменшити підвищення температури.
Чи можна використовувати гнучкі шини з мідної фольги у -високотемпературних, вологих і корозійних середовищах?
Версії з голою міддю підходять для нормальних сухих умов; для високої вологості, соляного бризки та корозійних середовищ можна застосувати індивідуальну ізоляцію поверхні та анти{0}}корозійну обробку, щоб покращити адаптацію до навколишнього середовища та термін служби.
До яких несправностей може призвести неправильне встановлення?
Надмірне згинання та витягування може призвести до втомного руйнування мідної фольги; ослаблені клемні кріплення можуть збільшити контактний опір і викликати локальний перегрів; нечисті контактні поверхні можуть призвести до нестабільної передачі електроенергії, а в серйозних випадках можуть спричинити перевантаження обладнання та короткі замикання для гнучких шин, ламінованих міддю.
Зв'яжіться з нами
Якщо вам потрібні індивідуальні специфікації дляГнучкі з’єднувачі шин з мідної фольгивиходячи з ваших умов роботи або якщо ви хочете проконсультуватися щодо технічних параметрів і вимог до проекту, ми можемо надати індивідуальне рішення та пропозицію. Ми з нетерпінням чекаємо на ваш запит.
