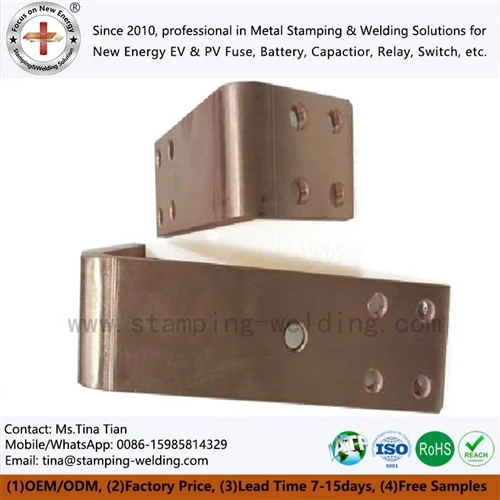

Шинопроводи заземлення та розподілу електроенергії на залізничних транспортних і тягових підстанціях

Для рейкових тягових систем 750 В і 1500 В постійного струму шина повинна одночасно контролювати -шляхи струму замикання, підвищення температури, механічні сили та проміжок ізоляції. Заземлююча шина залізничного транспорту — це не просто мідна смуга: її поперечний-переріз, опір з’єднання, монтажна геометрія, обробка поверхні та система ізоляції повинні відповідати архітектурі повернення тяги та заземлення, визначеній для встановлення. EN 50122-1 стосується електричної безпеки, заземлення та зворотного ланцюга для стаціонарних залізничних установок, тоді як EN 50122-2 розглядає ефекти блукаючого струму в системах тяги постійного струму.







Тягова підстанція розподіляє постійний струм через -провідники сильного струму, забезпечуючи контрольовані шляхи для захисного з’єднання та струму замикання. Таким чином, шини заземлення та розподілу електроенергії мають різні електричні функції, навіть якщо вони виготовлені з аналогічних марок міді.



Для шини заземлення залізничного транспорту перевірку конструкції слід починати з повного шляху струму, а не з номінальної напруги системи. Інженер повинен визначити:



Напруга системи постійного струму 750 В або 1500 В і відповідна координація ізоляції.
Безперервний робочий струм, включаючи-зниження температури навколишнього середовища.
Очікуваний струм-короткого замикання, тривалість несправності та час відключення-захисного пристрою.
Поперечний-переріз міді, відстань між шинами та конфігурація паралельного-провідника.
Опір з’єднання, попереднє натяг болта та стан контактної-поверхні.
Топологія заземлення та з’єднання відповідно до проекту тягової установки.
Шляхи витоку та зазори при максимальній робочій напрузі.
Відстань між механічними опорами проти електродинамічних сил під час коротких замикань.
Захист від корозії для мідних, покритих інтерфейсів і монтажного обладнання.

EN 50122-1 конкретно охоплює електричну безпеку, заземлення та зворотне коло для стаціонарних залізничних установок. Для тягових систем постійного струму контроль блукаючого струму також вимагає розгляду відповідно до EN 50122-2.





Для -сильнострумових застосувань чиста мідь C1100 часто вибирається там, де електропровідність і теплові характеристики домінують при виборі матеріалу. Загальноприйнятим показником провідності для міді з високою{3}}провідністю є 100% IACS.



Фактична температура шини, однак, не визначається лише провідністю. Опір з’єднання, контактний тиск, стан поверхні, геометрія провідника та розсіювання тепла можуть стати домінуючими змінними.



Дизайн змінної	Інженерний розгляд	Типовий виробничий контроль
мідь С1100	Висока електропровідність	Сертифікат матеріалу та перевірка оцінки
Площа-перерізу	Визначає густину струму та підвищення температури	Малювання-контрольованих розмірів
Опір суглобів	Впливає на локальне нагрівання	Перевірка опору-контактів
Рівність шин	Впливає на підтримку і спільний контакт	Вимірювання площинності
Положення отвору	Контролює вирівнювання складання	ШМ / оптичний контроль
Обробка поверхні	Контролює корозію та стабільність інтерфейсу	Перевірка товщини покриття
Стан краю	Запобігає пошкодженню ізоляції	Зняття задирок і візуальний огляд



Для великих мідних шин невелика похибка розмірів може накопичуватися в кількох точках з’єднання. Крок отвору, кут вигину, ширина щілини та опорні точки кріплення, таким чином, повинні контролюватися з тієї самої системи опорних значень.







Збірна шина може задовольнити потребу в -постійному струмі та все одно вийти з ладу під час короткого замикання. Електромагнітна сила між паралельними провідниками швидко зростає зі струмом пошкодження, що робить відстань між опорами, орієнтацію провідника та міцність кріплення частиною електричної конструкції.



Для спрощеного паралельного-розташування провідника електромагнітна сила приблизно пропорційна добутку миттєвих струмів:



де I являє собою струм, а d являє собою відстань між провідниками.



Фактичний проект короткого-замикання повинен використовувати-систему передбачуваного струму замикання, форму хвилі, геометрію провідника та час відключення захисту. Несправність 25 кА та несправність 50 кА не можна розглядати як просту дво-технічну проблему проектування, оскільки піковий асиметричний струм може перевищувати середньоквадратичне значення короткого-замикання.



З цієї причини креслення шини повинно визначати:

Відстань між опорами в мм.
Товщина і ширина міді в мм.
Струм-короткого замикання в кА RMS.
Піковий витримуваний струм, де зазначено.
Тривалість несправності в мс.
Клас кріплення та момент затягування.
Ізоляційний опорний матеріал і механічні характеристики.
Мінімальний відстань від-до-провідника та-від-від землі.





Технологія підключення визначає місцевий опір і розподіл тепла.



Спосіб приєднання	Основне застосування	Інженерний контроль	Основний ризик
Болтове з'єднання	Рознімні з'єднання підстанції	Крутний момент і контактний тиск	Підвищення опору суглобів
Контактне зварювання	Повторюване з'єднання мідних компонентів	Струм, сила і час зварювання	Деформація під впливом тепла-
Резистивна пайка сріблом	Збірка мідь/контакт	Контроль температури пайки та наповнювача	Неповне змочування
Лазерне зварювання	Компактні збірки Cu-–-Cu або Cu-Al	Потужність променя, швидкість і фокусне положення	Варіації пористості/проникнення
Молекулярно-дифузійне зварювання	Ламіновані інтерфейси-високої цілісності	Тиск, температура та підготовка поверхні	Забруднення інтерфейсу



Для мідних шин з'єднання слід оцінювати як електричний інтерфейс, а не просто як механічне з'єднання. Картування контактного опору, тепловізор під репрезентативним струмом і металографічне дослідження можуть визначити локалізоване нагрівання, яке може бути невидимим під час перевірки розмірів.



Запит на безкоштовну оцінку та пропозицію DFM





Критичним конструктивним параметром тягової шини є не просто її номінальна напруга. Виробничий креслення має визначати, як провідник поводиться як під час нормальної роботи, так і під час несправності.



25–50 кА Струм пошкодження та електродинамічне навантаження

Під час короткого замикання на сусідні провідники діють електромагнітні сили тяжіння або відштовхування залежно від напрямку струму. Ці сили передаються безпосередньо на ізоляційні опори, кріпильні болти та мідні вигини.



Таким чином, під час практичного аналізу конструкції збірних шин слід досліджувати весь ланцюг навантаження:

Мідний провідник → точка підключення → кріплення → ізоляційна опора → структура шафи/підстанції

Якщо опорна система занадто гнучка, мідь може рухатися достатньо, щоб зменшити ізоляційний зазор. Якщо шина жорстко обмежена без відповідного зняття напруги, теплове розширення може передати надмірну силу в точки з’єднання.



Для вузлів із високим-струмом слід контролювати такі розмірні характеристики:



Параметр	Приклад інженерного контролю
Товщина міді	Спеціальний-малюнок, зазвичай mm-контроль рівня
Ширина шини	Малювання-
Діаметр отвору	±0,05 мм або вимога до малюнка
Крок отвору	±0,05–0,10 мм залежно від комплектації
Кут вигину	±1 градус або вимога до малюнка
площинність	Малювання-
Висота задирок	Контролюється після штампування
Товщина покриття	Специфікація-залежить
Опір суглобів	Прийнятне-значення проекту



Наведені вище значення є прикладами-контролю виробництва, а не універсальними допустимими межами залізниці. Остаточна специфікація має відповідати розрахунку-тягової системи та кресленню клієнта.





Вибір матеріалу повинен відповідати електричним і механічним функціям кожного компонента.



Власність	C1100 Чиста мідь	C2680 Латунь
Електропровідність	Високий; зазвичай вказується до 100% IACS	Значно нижче, ніж чиста мідь
Основна перевага	Струмопровідність і теплопровідність	Механічна міцність і формоздатність
Типова роль шини	Основний провідник живлення	Обладнання / сформований допоміжний компонент
Опір нагріву	Нижче для еквівалентного поперечного-перерізу	Вища
Поведінка штампування	Потрібен контроль процесу для товстих секцій	В цілому сприятливий
Високий-розподіл струму	Переважний там, де домінує низький опір	Зазвичай не перший вибір
Обробка поверхні	Олово/нікель/срібло залежно від інтерфейсу	Олово/нікель/інше визначене покриття



Шину C1100 можна механічно штампувати, обробити з ЧПУ, зігнути, просвердлити або обробити лазером. Для великого-виробництва прогресивне штампування й автоматичне формування можуть зменшити варіацію розмірів, якщо геометрія підходить для-процесу на основі матриці.



Прогресивне штампування та перевірка ШМ на ±0,01 мм

Складні шини заземлення й{0}}розподілу електроенергії можуть поєднувати:

Пірсінг дірок.
Насічки та прорізи.
Утворені вигини.
Рельєфні особливості.
Контактні пальці.
Посилання на монтаж.
Зони-обробки поверхні.



Для повторюваних геометрій прогресивне штампування може інтегрувати операції проколювання та формування. Після цього критичні характеристики слід перевірити за допомогою перевірки ШМ або спеціальних манометрів.



Допуск ±0,01 мм слід вказувати лише там, де цього вимагає функціональний інтерфейс. Застосування над-допусків до кожної функції збільшує вартість інструменту, не обов’язково покращуючи електричні характеристики.



План перевірки повинен класифікувати розміри на:

Розміри CTQ - безпосередньо впливають на електричне або механічне складання.
Розміри інтерфейсу -, що з’єднуються з клемами, ізоляторами або кріпленнями.
Еталонні розміри - контролюють подальшу збірку.
Не-функціональні розміри - контролюються кресленням, але не вимагають надмірної точності.

Цей підхід узгоджує перевірку виробництва з фактичним ризиком складання.





Для застосування на залізниці вибір ізоляції не можна відокремити від вогнезахисних характеристик. Поточний перелік BSI визначає BS EN 45545-2:2020+A1:2023 як поточний випуск вимог до пожежної поведінки матеріалів і компонентів, що використовуються на залізничних транспортних засобах. Стандарт встановлює-вимоги щодо реакції на вогонь відповідно до застосовних рівнів небезпеки та наборів вимог.



Для електричних шаф, тягового обладнання та ізольованих збірних шин специфікація може поєднувати:

Вогнестійка ізоляція.
Низька димовіддача.
Вимоги до матеріалів,-які не містять галогенів, якщо зазначено.
Діелектрична міцність.
Шлях витоку.
Зазорна відстань.
Термостійкість.
Опір стеження.
Механічна ретенція.

Фразу "не містить-галогенів" не слід розглядати як еквівалент відповідності стандарту EN 45545. EN 45545-2 є системою класифікації та тестування, і відповідний набір вимог залежить від застосування залізниці, категорії транспортного засобу та рівня небезпеки.



UL 94 V-0 та EN 45545 Оцінка вогнестійкості

UL 94 V-0 і EN 45545-2 стосуються різних рамок відповідності. Матеріал із класифікацією UL 94 V-0 не повинен автоматично представлятися як сумісний із EN 45545.



Вимога	UL 94 V-0	EN 45545-2
Первинна область застосування	Класифікація пластмас за горючістю	Поведінка залізничного транспорту при пожежі
застосування	Займистість-матеріалу	Спеціальні-залізничні вимоги до матеріалів/компонентів
Оцінка диму	Не еквівалентно класифікації залізниць	Включено в діючі вимоги
Токсичність	Не є прямою заміною	Відповідає застосовним наборам вимог
Рівень небезпеки на залізниці	Не визначено	Визначено через стандарт EN 45545
Заготівельне використання	Відсів матеріалу	Специфікація відповідності залізниці



Тому для вузла тягової шини специфікація ізоляції повинна визначати точний матеріал, товщину, застосування, звіт про випробування та застосовний набір вимог EN 45545 замість того, щоб покладатися на загальний опис «-вогнезахисного».



Epoxy Powder Coating and >15 кВ/мм Діелектрична міцність

Епоксидне порошкове покриття може забезпечити міцний ізоляційний шар на металевих компонентах, коли товщина покриття, підготовка поверхні та затвердіння контролюються.



Відповідні інженерні змінні включають:

Товщина покриття в мкм.
Чистота основи.
Шорсткість поверхні.
Температура затвердіння.
Час лікування.
Адгезія.
Міцність діелектричного пробою.
Покриття краю.
Дірки та оголений метал.
Тривалий-термічний цикл.



A specified dielectric breakdown value such as >15 кВ/мм слід розглядати як специфікацію матеріалу або системи, яка повинна бути перевірена відповідно до застосовного методу випробувань. Його не слід представляти як універсальну вимогу EN 45545.







Попередньо просвердлені шини скорочують роботу з монтажу та забезпечують повторювані місця з’єднання для тягових шаф, розподільних пристроїв постійного струму та вузлів розподілу електроенергії. Схема отвору повинна бути розроблена разом з геометрією ізоляційної опори, а не додаватися після завершення конструкції провідника.



Попередньо просвердлена геометрія збірної шини C1100 і положення отвору ±0,05 мм

Попередньо просвердлена мідна шина тягової підстанції зазвичай містить монтажні отвори, отвори для клем, прорізи або отвори для підключення.

Критичний зв'язок:



Зразок отвору → положення опори → положення клеми → опорна точка корпусу

Якщо ці чотири посилання не контролюються з тієї самої системи баз, допуски встановлення можуть накопичуватися.

Для автоматизованого чи напівавтоматичного складання положенням отвору можна керувати:

Штамп прогресивного штампування.
ЧПУ штампування.
Лазерне різання.
Обробка з ЧПУ.
Спеціальне свердлильне пристосування.

Перевірка ШМ підходить для першої-перевірки складних тривимірних шин, особливо там, де вигини змінюють просторове положення монтажних отворів.



Ізоляційні опори на 1500 В постійного струму та контрольований зазор

Ізоляційні опори виконують три функції:

Зберігайте положення провідника.
Стійкість до електродинамічного руху під час несправностей.
Підтримуйте електричне розділення за нормальних і ненормальних умов.



Для вузла 1500 В постійного струму необхідні зазори та шляхи витоку не можуть бути призначені лише за напругою. Вони залежать від системи ізоляції, умов забруднення, характеристик матеріалу, висоти над рівнем моря, категорії перенапруги та відповідних залізничних/електричних стандартів.



Тому креслення має визначати необхідні мінімальні відстані, а не дозволяти постачальнику вибирати їх довільно.



Metro Power Interconnect Connection з інтегрованими функціями кріплення



Metro Power Interconnect Assembly може поєднувати:

Мідна шина C1100.
Ламіновані секції шин.
Інтерфейси з лудженим або нікельованим- покриттям.
Ізоляційні опори.
Попередньо просвердлені монтажні отвори.
Болтові клеми.
Лазерно{0}}зварені компоненти.
Епоксидна порошкова ізоляція.
Розпізнавальні знаки.



Для великого-об’ємного залізничного обладнання інтеграція цих функцій в один контрольований вузол може зменшити кількість незакріплених компонентів і покращити повторюваність встановлення.



Запит на безкоштовну оцінку та пропозицію DFM







Незважаючи на те, що залізничні проекти не регулюються автоматично стандартом IATF 16949, система контролю-автомобільного виробництва може забезпечити корисну основу для дисципліни процесу, відстеження та контролю розмірів, коли постачальник також обслуговує електромобілі та промислових клієнтів.



Для виробничої шини заземлення залізничного транспорту пакет якості може включати:

Сертифікат на матеріал.
Документація RoHS / REACH, якщо зазначено.
Перевірка першої статті.
Розмірний звіт ШМ.
Звіт про товщину покриття.
Вимірювання електричного опору.
Вимірювання товщини покриття.
Випробування на діелектричну стійкість.
Тест на адгезію для порошкового покриття.
Запис параметрів зварювання.
Металографічний поперечний-розріз для зварних з’єднань.
Документація PPAP рівня 3, якщо це вимагається контрактом.

КИМ ±0,01 мм Перевірка та відстеження CTQ

Критичні-–-характеристики якості мають бути пов’язані безпосередньо з планом перевірки.



CTQ	Метод вимірювання	Типове призначення контролю
Положення отвору	ШМ / оптична система	Монтажне вирівнювання
Товщина	Мікрометр/товщиномір	Поточний потенціал і посадка
площинність	ШМ / поверхнева плита	Контакт служби підтримки
Кут вигину	ШМ / кутомір	Очищення шафи
Товщина покриття	XRF	Інтерфейс корозії/контакту
Контактний опір	Чотири{0}}вимірювання	Електричні втрати
Товщина покриття	Датчик-вихрових струмів	Консистенція ізоляції
Діелектрична стійкість	Вітаю-пот тестер	Електроізоляція
Проплавлення зварних швів	Металографія/розріз	Цілісність суглоба



Для з’єднань із -великим струмом електричну перевірку не слід замінювати перевіркою розмірів. Шина може відповідати будь-якому розміру креслення, але все ще демонструвати надмірний опір інтерфейсу.



Документація PPAP рівня 3 для виробництва OEM

Якщо клієнту потрібен рівень PPAP 3, подання може містити:



Дизайнерські записи.
Документація технічних змін.
Схема процесу.
PFMEA.
План контролю.
Дослідження MSA, де це можливо.
Розмірні результати.
Результати випробувань матеріалу та продуктивності.
Початкові дані про здатність процесу.
Кваліфікована лабораторна документація.
Зразок виробництва деталей.
Ордер на подання частини.



Точний вміст подання має відповідати інструкції клієнта щодо PPAP та вимогам контракту.





Практична послідовність розробки збірних шин на замовлення така:



Огляд 2D/3D креслення → аналіз DFM → підтвердження матеріалу → прототип/зразок T1 → перевірка розмірів → електричні випробування → випуск інструментів → пілотне виробництво → PPAP → масове виробництво



Для штампованої шини перевірка DFM повинна визначити:

Мінімальний радіус вигину.
Напрямок зерна, де це можливо.
Напрямок задирок.
Послідовність пірсингу.
Доступ до інструментів.
Коефіцієнт браку.
Формування інтерференції.
Вимоги до покриття.
Деформація після-обробки.



Для зварних вузлів перевірка повинна додатково визначити доступ до зварного шва, підведення тепла, метод затискання, перекриття з’єднання, стан поверхні та метод перевірки.



Метою є не просто виготовлення мідного бруска. Це створення повторюваного виробничого процесу, в якому електричні, механічні та ізоляційні характеристики залишаються в межах погоджених специфікацій від зразків T1 до серійного виробництва.



ISO 14001 і контрольоване виробництво міді

Переробка міді також вимагає контролю за використанням матеріалів, хімічною обробкою, стічними водами, процесами нанесення покриттів і відходами виробництва.



Якщо потрібна система управління навколишнім середовищем, ISO 14001 може забезпечити структуру управління для цієї виробничої діяльності.



Для команд із закупівель екологічна документація має бути відокремлена від доказів-продуктивності продукту. Сертифікація ISO 14001 сама по собі не підтверджує провідність міді, діелектричну міцність або класифікацію залізничної пожежі.



Перелік технічних специфікацій для тягових шин постійного струму 750 В/1500 В

Перш ніж розмістити замовлення на закупівлю шин заземлення залізничного транспорту або мідної шини тягової підстанції, інженерний пакет повинен визначити:



Напруга системи: 750 В постійного струму / 1500 В постійного струму.
Постійний струм: А.
Очікуваний струм-короткого замикання: кА RMS.
Піковий струм-короткого замикання: кА, де застосовно.
Тривалість несправності: мс.
Сорт міді: C1100 / вказаний еквівалент.
Провідність: така ціль, як 100% IACS, де це можливо.
Поперечний-переріз: ширина × товщина.
Схема отвору: контроль-даної.
Геометрія вигину: кут і радіус.
Обробка поверхні: олово/нікель/срібло/гола мідь.
Ізоляція: епоксидний порошок / формована ізоляція / інша визначена система.
Вимоги до діелектрика:-специфічний проект, із методом випробування.
Пожежні вимоги: відповідний набір вимог EN 45545.
Шлях повзучості та зазор: розрахункові проектні значення.
Відстань опори: на основі механічного навантаження-короткого замикання.
Перевірка: CMM, електричний опір, покриття та діелектричні випробування.
Документація: рівень FAI / PPAP 3, якщо потрібно.
Відстеження: партія матеріалу, виробнича партія та записи перевірок.



Найнадійніша специфікація закупівель пов’язує кожну вимогу з вимірюваною характеристикою, методом перевірки та критерієм прийнятності. Це запобігає заміні таких термінів, як «висока провідність», «вогнестійкість» або «важкий-навантаження» на інженерні обмеження.





Які документи зазвичай потрібні для виробництва тягових шин PPAP рівня 3?

Рівень 3 PPAP зазвичай вимагає проектних записів, потоку процесу, PFMEA, плану контролю, результатів вимірювання розмірів, записів про випробування матеріалів/продуктивності, MSA, де це можливо, зразків деталей і PSW. Вимоги клієнта-до PPAP мають пріоритет.



Скільки часу займає прототип T1 для спеціальної мідної шини C1100?

Час T1 залежить від геометрії, вимог до інструменту та обробки поверхні. Прості прототипи з лазерним-вирізанням або ЧПК можна виготовити без прогресивного штампа, тоді як складні штамповані збірні шини потребують розробки інструментів, перш ніж будуть доступні характерні деталі T1.



Як цемідна шинатовщина покриття перевірена під час виробництва?

Товщину олов’яного, нікелевого чи посрібленого покриття можна перевірити за допомогою XRF або іншого перевіреного методу визначення товщини покриття-. Місця вимірювання повинні включати функціональні контактні зони та репрезентативні виробничі поверхні з допустимими межами, визначеними на кресленні або специфікації закупівлі.
