Яка різниця між міддю з нікельованим покриттям і міддю з лудженим покриттям?

функція:Всі види покриттів мають спільну перевагу, яка може бути антикорозійною (підвищувати антиокислювальну здатність) і виконувати декоративну роль.

Мідь нікельована:Після гальванічного покриття він має хорошу хімічну стабільність в атмосфері та розчині лугу, нелегко змінює колір, окислюється вище 600 градусів за Цельсієм, має високу твердість і легко полірується. Недоліком є ​​пористість, а поверхня з нікельованим покриттям виглядає яскравіше. Це гладко для руки. Має відносно сильну адгезію і зносостійкість.

Мідне лудіння:Він має високу хімічну стабільність, майже нерозчинний у розбавлених розчинах сірчаної, азотної та соляної кислот, має хороші зварювальні властивості. Лудіння захищає від електромагнітних перешкод. Покриті жердою виглядають білими, не дуже гарними, і коли ви торкаєтеся до них руками, буде шар темно-сірої олов’яної піни.

застосування:

Залежно від застосування можна вибрати покриття з нікелю або олова.

1. Якщо це частина зовнішнього вигляду, зазвичай вибирайте нікелювання, яке є гладким і красивим і не змінює колір після випробування високою температурою.

2. Якщо потрібна висока електропровідність, поверхня мідного стрижня повинна бути лудженою.

3. Якщо це внутрішній компонент, такий як екран від електромагнітних перешкод на платі друкованої плати, він увесь покритий оловом (покриття стовбура), а деякі з нижніх шарів спочатку нікельовані, а потім луджені.

Нижче наведено порівняльний тест зміни провідності до та після лудіння та нікелювання мідних прутів:

1. Випробування на зміну електропровідності до та після лудіння мідного прутка:

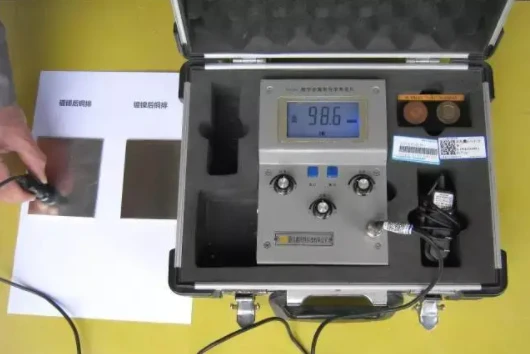

Рисунок 1: Провідність мідного бруска до лудіння становить 98,6 відсотка IACS

Малюнок 2: Провідність мідного бруска після лудіння перевищує 98,6 відсотка IACS, що трохи вище, ніж до лудіння (середню ручку також можна регулювати)

2. Тест на зміну провідності до та після нікелювання мідних прутків:

Малюнок 3: Провідність мідного стрижня до нікелювання становить 98,6% IACS

Малюнок 4: Провідність мідного бруска після нікелювання становить 75,8 відсотка IACS, що на 22,8 відсотка IACS нижче, ніж до лудіння

З наведених вище результатів випробувань зміни провідності мідних стрижнів до та після лудіння та нікелювання показано, що коли два зразки мідного стрижня виготовлені з одного матеріалу, провідність поверхні мідного стрижня дещо збільшується після лудіння, тоді як поверхня мідного бруска проводить електрику після нікелювання. Швидкість була значно знижена на 22,8 відсотка IACS, тобто показник провідності знизився на 23 відсотки. Тому наполегливо рекомендується обробити поверхню мідного прутка лудженням як найкращий спосіб. Якщо вам потрібно вибрати процес нікелювання з кращою яскравістю, мідний брусок має бути знижений.
